RYGHÆFTNINGSMODUL

Denne omfatter offset-funktionen, der sorterer udskrevet papir og forskyder de enkelte papirsæt i forhold til hinanden, hæftningssorteringsfunktionen, der hæfter de enkelte udskrevne sæt, ryghæftningsfunktionen, der hæfter arkene i midten automatisk og folder arkene på midten, og papirfoldningsfunktionen, der folder papiret på midten.
Hvis du vil lave huller i udskrevet papir, skal du installere et valgfrit hullemodul.

DELNAVNE

Udkastbakke (øverste bakke): Bakken kan skubbes. Udvid bakken for at udskrive på stort papir, så som A3 (11" x 17").
Udkastbakke (nederste bakke): Hæftet papir og offset-papir havner i denne bakke.
Bakken kan skubbes. Udvid bakken for at udskrive på stort papir, så som A3 (11" x 17").
Toplåge: Åbn denne låge for at fjerne fejlindført papir.
Ryghæftebakke: Ryghæftede udskrifter og kopier havner i denne bakke.
Forside: Åbn denne låge for at udskifte hæfteklammepatron, fjerne fastsiddende hæfteklamme eller fejlindført papir.

For at installere en ryghæftningsmodul kræves der en papiroverførselsenhed eller foldeenhed og bordmodul/550/2x550/3x550/550&2100 arks papirskuffe.
Der må ikke anbringes tunge genstande på ryghæftningsmodulet eller trykkes ned på ryghæftningsfinisheren.
Vær forsigtig, når du slutter strømmen til og udfører udskrivning, da bakken kan bevæge sig op og ned.
Et ryghæftningsmodul kan ikke være installeret samtidig med en indre finisher, finisher, finisher (stor aflægsbakke) eller et ryghæftningsmodul (stor aflægsbakke).

FORSYNINGER

Ryghæftningsmodul kræver følgende hæfteklammer:
Hæfteklammeindsats (ca. 5000 hæfteklammer pr. indsats × tre indsatser)
AR-SC2

VEDLIGEHOLDELSE AF RYGHÆFTNINGSMODUL

Når hæfteklammeindsatsen løber tør for hæfteklammer, vises en meddelelse på betjeningspanelet. Følg nedenstående fremgangsmåde for at udskifte hæftklammeindsatsen.

Åbn frontlågen.

Træk i håndtaget, og træk hæfteenheden ud.

Træk den langsomt ud, indtil den stopper.

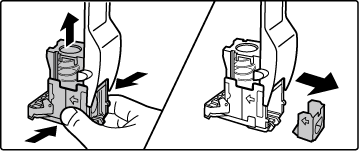

Sænk hæfteklamme-holderens udløserarm, og fjern hæfteklamme-holderen.

Fjern den tomme hæfteklammeindsats fra hæfteklammeholderen.

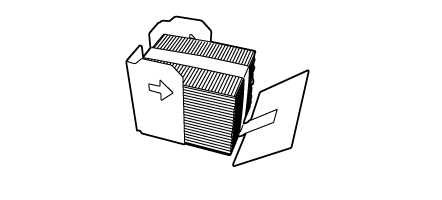

Isæt en ny hæfteklammeindsats i hæfteklammeholderen, som vist.

Skub hæfteklammeindsatsen ind, til den klikker på plads.
Når du har sat hæfteklammeindsatsen i, skal du trække forseglingen, der holder hæfteklammerne, lige ud.

Forsigtig

Lukkestrimlen må ikke tages ud af kassetten, før kassetten er sat i holderen.

Fastgør hæfteklammeholderen.

Skub hæfteklammeholderen ind, indtil den klikker på plads.

Skub hæfteenheden ind på plads igen.

Luk frontlågen.

Lav et prøveudskrift i hæftningsfunktion for at kontrollere, at hæftningen sker korrekt.
Hæftning TIL (undtagen ved ryghæftning)
