FINISSEUR INTERNE

Cet équipement imprime le papier trié tout en échelonnant chaque jeu de papier. Si nécessaire, il agrafe chaque liasse. Vous pouvez également agrafer manuellement.
Pour perforer le papier imprimé, installez un module de perforation en option.

NOMS DES PARTIES

Voici une description des composants qui apparaissent lorsque le finisseur est ouvert.

Plateau de sortie

Les copies agrafées et décalées sont dirigées vers ce plateau.
Il est possible d'étendre le plateau. Pour imprimer sur un papier long tel qu'un format A3 (11" x 17"), étendez le magasin.

Touche d'agrafage manuel

Appuyez sur cette touche pour faire l'agrafage manuellement.

Boîte de stockage des déchets de perforation (lorsqu'un module de perforation est installé)

Permet le stockage des déchets issus de la perforation.

Fente d'insertion

Placez le papier que vous souhaitez agrafer dans cette fente. Épaisseur maximale de 4 mm.

Capot avant

Ouvrez ce capot lorsque vous devez extraire un papier bloqué, remplacer les agrafes, retirer des agrafes coincées ou retirer la boîte de stockage des déchets de perforation.

Boîte d'agrafes

Cette boîte renferme la cartouche d'agrafes.
Sortez la boîte d'agrafes pour remplacer la cartouche ou retirer des agrafes coincées.

Levier de libération de la boîte d'agrafes

Utilisez ce levier pour retirer la boîte d'agrafes.

Levier

Ce levier permet de déplacer le finisseur lorsque vous devez extraire un papier bloqué ou retirer des agrafes coincées.

  • Le finisseur interne ne peut pas être installé en même temps que le module de pliage, le finisseur, le finisseur (grande capacité), le finisseur de piqûre à cheval ou le finisseur de piqûre à cheval (grande capacité).
  • Faites attention lorsque vous allumez la machine et que l'impression commence, car le magasin de sortie se déplace vers le haut et le bas.

COMMENT AGRAFER MANUELLEMENT

Vous pouvez agrafer les documents manuellement.
Veillez à ce que la touche d'agrafage manuel est allumée en vert.

Placez le papier que vous souhaitez agrafer dans la fente d'insertion.

Lorsque vous placez le papier, la touche d'agrafage manuel clignote en vert.
Après deux secondes, l'agrafage démarre automatiquement.
  • Pour agrafer avant le début de l'agrafage automatique, appuyez sur la touche d'agrafage manuel.
  • L'agrafage manuel ne peut pas être exécuté pendant qu'un travail d'agrafage est en cours.
  • L'agrafage manuel ne peut pas être exécuté lors du mode de mise hors tension automatique.

Relation entre l'orientation du papier et le résultat de l'agrafage

Papier Orientation du papier lorsqu'il est inséré Après l'agrafage

FOURNITURES

Le finisseur exige l'utilisation de la cartouche d'agrafes suivante :
Cartouche d'agrafes (environ 5000 agrafes par cartouche x trois cartouches)
MX-SCX1

MAINTENANCE DU FINISSEUR INTERNE

Lorsque la cartouche d'agrafes ne contient plus d'agrafes, un message s'affiche sur le panneau de commande. Suivez la procédure ci-dessous pour remplacer la cartouche d'agrafes.

Remplacement de la cartouche d'agrafes

Ouvrez le capot avant du finisseur.

Abaissez le levier de libération de la boîte d'agrafes et retirez-la.

Tirez sur la boîte d'agrafes vers la droite.

Retirez la cartouche d'agrafes vide de la boîte d'agrafes.

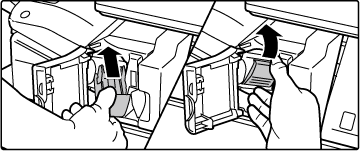

Insérez une cartouche d'agrafes neuve dans la boîte d'agrafes tel qu'illustré.

Enfoncez la cartouche d'agrafes jusqu'à ce que vous entendiez un déclic.

Enfoncez la boîte d'agrafes.

Enfoncez la boîte d'agrafes jusqu'à ce que vous entendiez un déclic.

Fermez le capot avant du finisseur.

Effectuez une copie d'essai en mode agrafage pour vérifier que l'agrafage s'effectue correctement.
