RYGHÆFTNINGSMODUL

Denne omfatter offset-funktionen, der sorterer udskrevet papir og forskyder de enkelte papirsæt i forhold til hinanden, hæftningssorteringsfunktionen, der hæfter de enkelte udskrevne sæt, ryghæftningsfunktionen, der hæfter arkene i midten automatisk og folder arkene på centre, og papirfoldningsfunktionen, der folder papiret på midten. Hæftning kan også udføres manuelt.
Hvis du vil lave huller i udskrevet papir, skal du installere et valgfrit hullemodul.

DELNAVNE

Udkastbakke (øverste bakke)

Bakken kan skubbes. Udvid bakken for at udskrive på stort papir, så som A3 (11" x 17").

Udkastbakke (nederste bakke)

Hæftet papir og offset-papir havner i denne bakke.
Bakken kan skubbes. Udvid bakken for at udskrive på stort papir, så som A3 (11" x 17").

Tast til manuel hæftning

Tryk her på for at udføre manuel hæftning.

Toplåge

Åbn denne låge for at fjerne fejlindført papir.

Indføringsåbning

Ifør det papir, som du vil hæfte, i denne åbning. Maks. tykkelse 9 mm(23/ 64").

Ryghæftebakke

Ryghæftede udskrifter og kopier havner i denne bakke.

Nederste frontdæksel

Åbn denne låge for at udskifte hæfteklammepatron, fjerne fastsiddende hæfteklamme eller fejlindført papir.

Øverste frontdæksel

Åbn denne låge for at udskifte hæfteklammepatron, fjerne fastsiddende hæfteklamme eller fejlindført papir.

  • En papiroverførselsenhed er påkrævet for installation af en ryghæftnings-finisher.
  • Du må ikke anbringe tunge genstande på ryghæftningsmodul eller trykke ned på ryghæftningsmodul.
  • Vær forsigtig, når du slutter strømmen til og udfører udskrivning, da bakken kan bevæge sig op og ned.
  • Et ryghæftningsmodul kan ikke være installeret samtidig med en finisher, finisher (stor aflægsbakke) eller et ryghæftningsmodul (stor aflægsbakke).

SÅDAN KAN DU HÆFTE MANUELT

Hæftning kan også udføres manuelt.
Sørg for, at den manuelle hæftetast er tændt grønt.

Ilæg det papir, som du vil hæfte, i indføringssprækken.

Når du ilægger papiret, blinker tasten for manuel hæftning grønt.
Efter der er gået to sekunder, starter hæftningen automatisk.
  • Hvis du vil hæfte tidligere end det automatiske starttidspunkt for hæftning, skal du trykke på tasten til manuel hæftning.
  • Der kan ikke udføres manuel hæftning under udførelse af et hæftejob.
  • Manuel hæftning kan ikke udføres under tilstand for automatisk slukning.

Forholdet mellem papirets retning og hæftningsresultatet

Papir Papirets retning, når det er indsat Efter hæftning

FORSYNINGER

Ryghæftningsmodul kræver følgende hæfteklammer:

Finisherenhed

Hæfteklammeindsats (ca. 5000 hæfteklammer pr. indsats × tre indsatser)
MX-SC11

Ryghæftningsenhed

Hæfteklammeindsats (ca. 2000 hæfteklammer pr. indsats x fire indsatser)
MX-SC12

VEDLIGEHOLDELSE AF RYGHÆFTNINGSMODUL

Når hæfteklammeindsatsen løber tør for hæfteklammer, vises en meddelelse på betjeningspanelet. Følg nedenstående fremgangsmåde for at udskifte hæftklammeindsatsen.

Udskiftning af hæfteklammeindsatsen (finisherenhed)

Åbn øverste frontlåge.

Fjern hæfteklamme-holder.

Fjern den tomme hæfteklamme enhed fra holderen.

Isæt en ny hæfteklamme-enhed i hæfteklamme-holderen.

Skub hæfteklammeindsatsen ind, til den klikker på plads.

Skub hæfteklammeholderen på plads igen.

Skub hæfteklammeholderen ind, indtil den klikker på plads.

Luk øverste frontlåge.

Lav en prøveudskrift i hæftningssorteringsfunktionen for at kontrollere, at hæftningen sker korrekt.

Udskiftning af hæfteklammeindsatsen (ryghæftningsenhed)

Før du går i gang med denne fremgangsmåde, skal alle udskrifter og kopier fjernes fra ryghæftningsmodulets (stor udlægsbakke) udkastbakke. Læg ikke fjernede udskrifter eller kopier tilbage i udkastbakken.

Åbn øverste frontlåge.

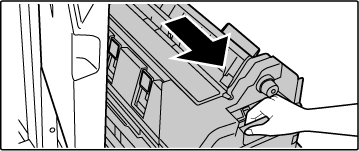

Træk langsomt det nederste frontdæksel ud, til det stopper.

Fjern hæfteklamme-holder.

Fjern den tomme hæfteklamme enhed fra holderen.

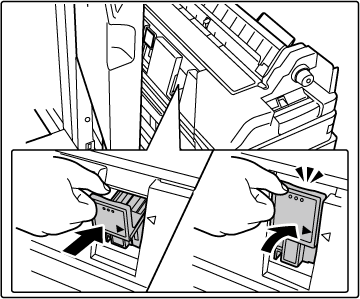

Isæt en ny hæfteklamme-enhed i hæfteklamme-holderen.

Isæt begge hæftningskassetter.

Skub hæfteklammeholderen på plads igen.

Skub hæfteklammeholderen ind, indtil den klikker på plads.

Skub det nederste frontdæksel på plads.

Luk øverste frontlåge.

Når hæfteklammeindsatsen er blevet udskiftet, testes hæftningen automatisk.
Udskriv en prøveudskrift eller -kopi med ryghæftningsfunktionen for at kontrollere, at hæftningen sker korrekt.
