SATULANIDONTAVIIMEISTELIJÄ

Sisältää lajittelutoiminnon, joka tulostaa lajitellut paperit niputtaen jokaisen paperierän, nidontalajittelutoiminnon, joka nitoo tuloste-erät, satulanidontatoiminnon, joka automaattisesti nitoo arkit centre ja taittaa ne kahtia, sekä paperin taittotoiminnon, joka taittaa paperit kahtia. Nidonta voidaan suorittaa myös manuaalisesti.
Jos tulostetut asiakirjat halutaan rei'ittää, valinnainen rei'itysyksikkö on asennettava.

OSIEN NIMET

Ulostulotaso (ylätaso)

Tasoa voi siirtää. Tulostus suurelle paperille kuten A3 (11" x 17") -paperille, laajenna tasoa.

Ulostulotaso (alataso)

Nidotut ja siirretyt tulosteet tulevat tälle tasolle.
Tasoa voi siirtää. Tulostus suurelle paperille kuten A3 (11" x 17") -paperille, laajenna tasoa.

Manuaalisen niittauksen näppäin

Paina manuaalisen niittauksen suorittamiseksi.

Yläkansi

Paperitukokset poistetaan avaamalla tämä kansi.

Työntöaukko

Laita niitattava paperi tästä aukosta. Maksimipaksuus 9 mm. (23/64").

Satulanidontataso

Satulanidotut tulosteet tulevat tälle tasolle.

Alempi etukansi

Avaa kansi, kun haluat vaihtaa niittisäiliön, poistaa niittitukoksen tai poistaa paperitukoksen.

Ylempi etukansi

Avaa kansi, kun haluat vaihtaa niittisäiliön, poistaa niittitukoksen tai poistaa paperitukoksen.

  • Jos haluat asentaa satulanidontaviimeistelijän, tarvitaan paperin siirtoyksikkö.
  • Älä aseta satulanidontaviimeistelijälle painavia esineitä äläkä paina satulanidontaviimeistelijää alaspäin.
  • Ole varovainen, kun kytket virran ja kun tulostus on käynnissä, sillä taso voi liikkua ylös ja alas.
  • Satulanidontaviimeistelijää ei voi asentaa samaan aikaan viimeistelijän, viimeistelijän (suuri pinoaja), tai satulanidontaviimeistelijän (suuri pinoaja) kanssa.

MANUAALINEN NIITTAUS

Voit niitata manuaalisesti.
Varmista, että manuaalisen niittauksen näppäin palaa vihreänä.

Laita niitattava paperi työntöaukkoon.

Kun laitat paperin, manuaalisen niittauksen näppäin vilkkuu vihreänä.
Kahden sekunnin kuluttua niittaus alkaa automaattisesti.
  • Jos haluat niitata ennen automaattinen niittauksen aloitusaikaa, paina manuaalisen niittauksen näppäintä.
  • Manuaalista niittausta ei voida suorittaa niittaustyön suorituksen kuluessa.
  • Manuaalista nidontaa ei voida suorittaa automaattisen sammutustilan aikana.

Paperin suuntauksen ja niittaustuloksen välinen yhteys

Paperi Paperin suunta syötettäessä Niittauksen jälkeen

TARVIKKEET

Satulanidontaviimeistelijässä on oltava seuraava niittisäiliö:

Viimeistely-yksikkö

Niittisäiliö (noin 5000 niittiä säiliötä kohden x kolme säiliötä)
MX-SC11

Satulanidontaviimeistely-yksikkö

Niittikasetti (noin 2000 niittiä kasettia kohden x neljä kasettia)
MX-SC12

SATULANIDONTAVIIMEISTELIJÄN HUOLTO

Kun niittikasetista loppuvat niitit, käyttöpaneeliin avautuu asiasta ilmoittava viesti. Vaihda niittikasetti seuraavien ohjeiden mukaisesti.

Niittikasetin vaihtaminen (viimeistely-yksikkö)

Avaa ylempi etukansi.

Poista niittikotelo.

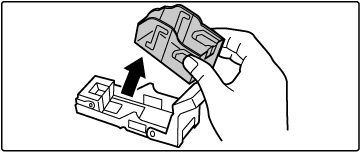

Poista tyhjä niittikasetti.

Aseta uusi niittikasetti niittikoteloon.

Työnnä niittikasettia, kunnes se napsahtaa paikalleen.

Työnnä niittikotelo kunnolla takaisin sisään.

Työnnä niittikoteloa, kunnes se napsahtaa paikalleen.

Sulje ylempi etukansi.

Suorita vedoskopiointi nitovassa lajittelutilassa ja varmista, että nidonta tapahtuu oikein.

Niittikasetin vaihtaminen (satulanidontayksikkö)

Ennen tämän toimenpiteen aloittamista poista kaikki tulosteet satulaviimeistelijän (suuri pinoaja) ulostulotasolta. Älä aseta poistettuja tulosteita takaisin ulostulotasolle.

Avaa ylempi etukansi.

Vedä alempaa etukantta hitaasti ulos, kunnes se pysähtyy.

Poista niittikotelo.

Poista tyhjä niittikasetti.

Aseta uusi niittikasetti niittikoteloon.

Vaihda molemmat niittikasetit.

Työnnä niittikotelo kunnolla takaisin sisään.

Työnnä niittikoteloa, kunnes se napsahtaa paikalleen.

Työnnä alempi etukansi takaisin sisään.

Sulje ylempi etukansi.

Kun niittikasetti on vaihdettu, nidonta testataan automaattisesti.
Varmista, että nidonta tapahtuu oikein tekemällä testitulostus tai kopiointi käyttämällä satulanidontatoimintoa.
