REGELMESSIG VEDLIKEHOLD

Hvis dokumentglasset eller dokumentbakplaten blir skitten, vil skitten synes som skitne flekker, fargestriper eller hvite striper på det skannede bildet. Disse delene må holdes rene til enhver tid.
Tørk av delene med en ren, myk klut.
Fukt om nødvendig kluten med vann eller en liten mengde nøytralt vaskemiddel. Tørk deretter av med en ren, tørr klut.
Eksempler på linjer i bildet

Dokumentglass

Dokumentbakplate

SKANNEOMRÅDE

Hvis svarte eller hvite striper vises på bilder som er skannet ved hjelp av den automatiske dokumentmateren, rengjør du skanneområdet (det tynne, lange glasset ved siden av dokumentglasset).
For å rengjøre denne delen må du bruke rengjøringsmiddelet for glass som oppbevares i den automatiske dokumentmateren. Sørg for å sette rengjøringsmiddelet for glass tilbake i oppbevaringsstillingen etter bruk.

Åpne den automatiske dokumentmateren, og ta ut rengjøringsmiddelet for glass.

Rengjør dokumentskanneområdet på dokumentglasset med rengjøringsmiddelet for glass.

Ett skanneområde er på dokumentglasset og det andre er inni den automatiske dokumentmateren.

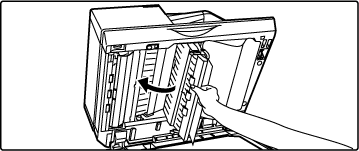

Åpne dekselet for skanneområdet på den automatiske dokumentmateren.

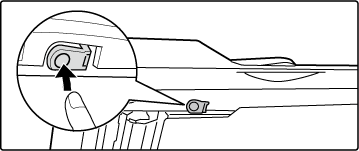

Trykk inn utløserbryteren for å frigjøre dekselet.

Rengjør skanneområdet i den automatiske dokumentmateren.

Lukk dekselet.

Sett tilbake rengjøringsmiddelet for glass.

Når laserenheten inne i maskinen blir skitten, kan det dannes linjemønstre (fargede linjer) på det trykte bildet.
Kjenne igjen linjer (fargede linjer) forårsaket av en skitten laserenhet

• Fargede linjer viser alltid på samme sted. (Linjene er aldri svarte.)
• De fargede linjene er parallelle med papirmatingsretningen.
• Fargede linjer viser ikke bare på kopier, men også på utskrifter fra en datamaskin. (De samme linjene viser både på kopier og utskriftsjobber.)

Åpne frontdekslet.

Ta ut laserenhetens rengjøringsverktøy.

Rengjøringsverktøyet er festet til maskinens frontdeksel.

1. Trykk inn venstre side av rengjøringsverktøyet for å løsne det fra kroken.
2. Sett den over kroken for å plassere den på baksiden.
3. Vri rengjøringsverktøyet rundt knotten for å løsne det fra den høyre kroken.

Påse at renseren på tuppen av rengjøringsverktøyet ikke er tilsmusset.

Hvis renseren er tilsmusset, må du fjerne renseren fra rengjøringsverktøyet og skifte den ut med en ren. For mer informasjon om utskiftning av renseren, se "SKIFT UT AV RENSEREN (side 1-81)".

Vend renseren nedover og sett verktøyet langsomt inn i hullet du ønsker å rengjøre på laserenheten.

Pass på at renseren peker nedover. Etiketter som ligner på (A) er festet til områder som må rengjøres.

Sett rengjøringsverktøyet helt inn i hullet og dra det deretter ut igjen.

Dra rengjøringsverktøyet ut til du kjenner at tuppen av verktøyet fjerner seg fra rengjøringsoverflaten på laserenheten.

Gjenta trinn 4 og 5 to eller tre ganger, og fjern deretter rengjøringsverktøyet.

Gjenta trinn 4 til 6 for å rengjøre alle hullene (4 hull) i laserenheten.

Det er totalt fire hull som skal rengjøres i laserenheten. Rengjør alle hullene.

Skift ut rengjøringsverktøyet.

1. Fest rengjøringsverktøyet til knotten og vri det rundt, og plasser deretter kanten (ikke-rengjøringssiden) på den høyre kroken.
2. Løft venstre side av rengjøringsverktøyet over kroken for å feste det.
3. Hekt rengjøringsverktøyet på kroken.

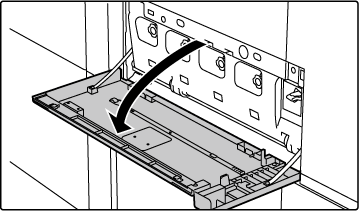

Lukk frontdekselet.

SKIFT UT AV RENSEREN

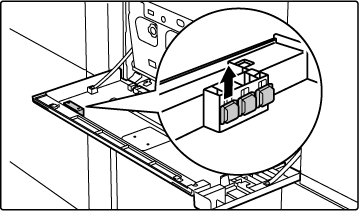

Åpne frontdekslet og ta ut en reserverenser.

Reserverenserne oppbevares i frontdekselet.
Ta tak i enden av renseren og dra den ut av dekselet.

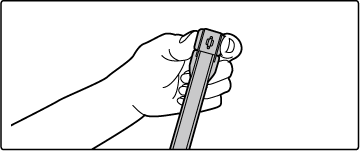

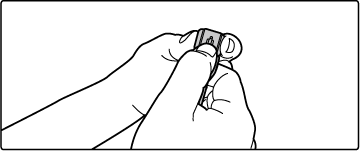

Fjern den tilsmussede renseren fra tuppen av rengjøringsverktøyet.

Ta godt tak i verktøyet der renseren er festet mens du bruker den andre hånden til å trykke ned kroken som renseren er festet i, og fjern renseren.

Obs

Sett den fjernede renseren tilbake i det indre dekselet. Når du har skiftet ut renseren, må du passe på å lukke det indre dekselet.

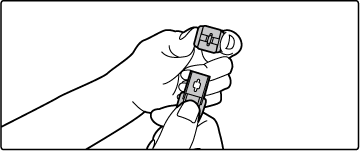

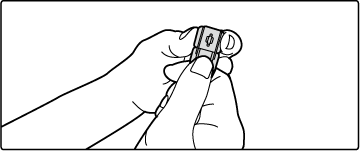

Fest den nye renseren til rengjøringsverktøyet.

Tilpass renserkroken til festehullet i rengjøringsverktøyet. Ta godt tak i renseren og skyv rengjøringsverktøyet inn.

Hvis papirstopp ofte oppstår i enkeltmaterskuffen, rengjør enkeltmaterskuffens matevalse. Tørk av matevalsens overflate med en ren, myk klut fuktet med vann eller et nøytralt vaskemiddel.

Enkeltmater (på maskinen)

Fjern papir.

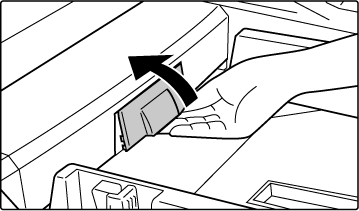

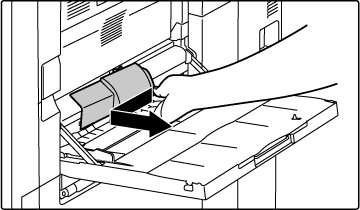

Fjern vedlikeholdsdekselet.

Rengjør enkeltmaterskuffens matevalse.

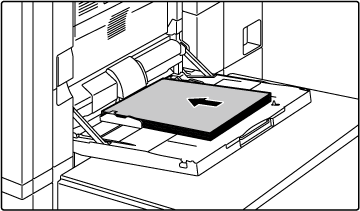

Monter vedlikeholdsdekselet etter at rengjøringen er fullført.

Legg i papiret.

Enkeltmaterskuff (stormagasinene)

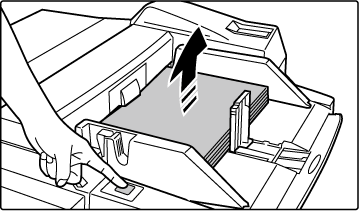

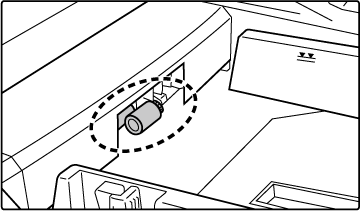

Trykk på driftsknappen og fjern papiret.

Papirbrettet går ned. Driftsknappen blinker når papirbrettet går ned. Knappen lyser når papirbrettet har gått ned. Ikke fjern papiret før knappen ikke lenger lyser.

Fjern vedlikeholdsdekselet.

Rengjør enkeltmaterskuffens matevalse.

Monter vedlikeholdsdekselet etter at rengjøringen er fullført.

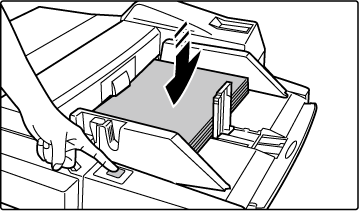

Legg i papiret og trykk på driftsknappen.

Papirbrettet går opp når driftsknappen trykkes inn.

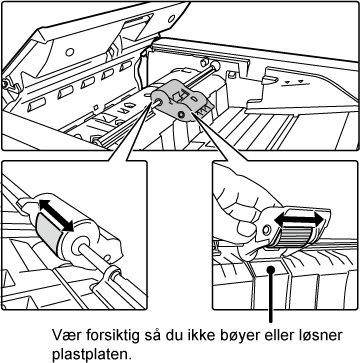

Hvis den plasserte originalen er flekket eller henger seg opp ved bruk av den automatiske dokumentmateren, tørker du av matevalsens overflate i pilretningen med en ren, myk klut fuktet med vann eller et nøytralt vaskemiddel.
