Sistema digitale multifunzione BP-B537WR / BP-B547WD

‹-+›

Alimentatore automatico dei documenti

Alimenta ed esegue scansioni di più originali automaticamente. È possibile digitalizzare automaticamente gli originali a 2 facciate. Sui modelli BP-B547WD, le due facciate degli originali possono essere digitalizzate contemporaneamente in automatico.

ALIMENTATORE AUTOMATICO DEI DOCUMENTI

Vassoio uscita (alloggiamento del vassoio in uscita)

Vassoio contenente i fax ricevuti e le stampe.

Pannello di controllo

Su questo pannello si trovano il pulsante [Accensione], l'indicatore di informazioni e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna di queste funzioni.
Viene visualizzato anche il simbolo dell’area del punto di contatto NFC.

PANNELLO DI CONTROLLO

Porta USB (tipo A)

Serve per collegare alla macchina un dispositivo USB, ad esempio, un dispositivo di archiviazione USB.
Supporta USB 2.0 (Hi-Speed).

Vassoio bypass

Utilizzare il vassoio per eseguire l’alimentazione manuale dei fogli. Quando si carica la carta, aprire anche il vassoio estensibile.

CARICAMENTO DELLA CARTA NEL VASSOIO DI BYPASS

Finitore interno*

Esegue la pinzatura della carta.

FINITORE INTERNO

Vassoio 1

In questo vassoio è possibile inserire la carta.

VASSOI 1 - 4

Vassoio 2 (in caso di installazione di un’unità di alimentazione per 600 fogli)*

In questo vassoio è possibile inserire la carta.

VASSOI 1 - 4

Vassoio 3 (in caso di installazione di due unità di alimentazione per 600 fogli)*

In questo vassoio è possibile inserire la carta.

VASSOI 1 - 4

Vassoio 4 (in caso di installazione di tre unità di alimentazione per 600 fogli)*

In questo vassoio è possibile inserire la carta.

VASSOI 1 - 4

Copertina anteriore

Aprire questo coperchio per sostituire una cartuccia di toner.

SOSTITUZIONE DELLA CARTUCCIA DEL TONER

‹-+›

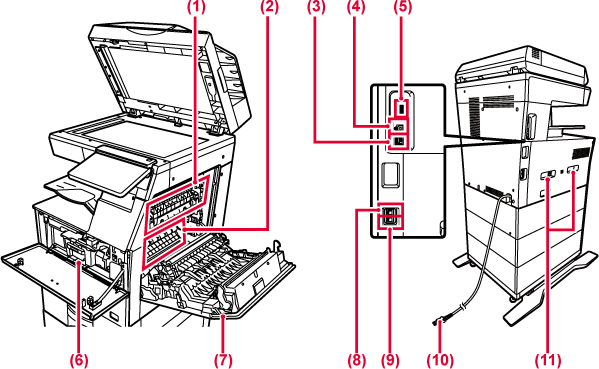

Unità di fusione

In questa zona si applica del calore per fondere l'immagine trasferita sulla carta.

Avvertenza

L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.

Tamburo fotoconduttore

Le immagini sono formate sul tamburo fotoconduttore.

Attenzione

Non toccare né danneggiare il rullo di trasferimento. Tale operazione potrebbe causare un'immagine difettosa.

Connettore LAN

Collegare il cavo LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.

Porta USB (tipo B)

La macchina non usa questo connettore.

Porta USB (tipo A)

Serve per collegare alla macchina un dispositivo USB, ad esempio, un dispositivo di archiviazione USB. Supporta USB 2.0 (Hi-Speed) e USB3.0 (SuperSpeed).

Cartuccia del toner

Questa cartuccia contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con una nuova cartuccia.

SOSTITUZIONE DELLA CARTUCCIA DEL TONER

Sportello laterale destro

Aprire questo coperchio per rimuovere la carta inceppata.
Aprire anche quando l'utente cambia l'impostazione per stampare la busta.

Presa linea telefonica (LINE)

Quando la funzione fax della macchina è in uso, la linea telefonica è collegata a questa presa.

Presa per telefono interno (TEL)

Quando la funzione fax della macchina è in uso, è possibile collegare un telefono interno a questa presa.

Spina di alimentazione

Maniglia

Afferrarla quando si sposta la macchina.

BP-B537WR

‹-+›

BP-B547WD

‹-+›

Sportello alimentazione dei documenti

Aprire questo sportello per eliminare l'originale inceppato.
Questo coperchio viene anche aperto per pulire il rullo di alimentazione della carta.

PULIZIA DEL RULLO DI ALIMENTAZIONE DELLA CARTA

Guide dell'originale

Consentono di assicurare una corretta scansione dell'originale.
Regolare le guide in base alla larghezza dell'originale.

Vassoio dell'alimentatore di documenti

Posizionare l'originale.
Posizionare l'originale con il lato da stampare rivolto verso l'alto.

ALIMENTATORE AUTOMATICO DEI DOCUMENTI

Vassoio di uscita dell'originale

Dopo la scansione, gli originali vengono raccolti in questo vassoio.

Area di scansione

Area in cui vengono digitalizzati gli originali collocati nell'alimentatore automatico dei documenti.

PULIZIA DEL PIANO DOCUMENTI E DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI

Piano documenti

Se si desidera eseguire la scansione di un libro o di un altro originale spesso che non può essere inserito attraverso l'alimentatore automatico dei documenti, collocare tali documenti su questo piano.

LASTRA DI ESPOSIZIONE

Rullo di alimentazione della carta

Il rullo ruota per alimentare automaticamente l'originale.

In questa sezione vengono descritti i nomi e le funzioni delle rispettive parti del pannello di controllo.

‹-+›

Indicatore di informazioni

Questo indicatore si accende quando è inserita l'alimentazione elettrica della macchina e quando un utente esegue l'accesso alla macchina.

INDICATORE DI INFORMAZIONI

Pannello a sfioramento

Sul display del pannello a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente i tasti visualizzati.

PRIMA DI USARE LA MACCHINA

Indicatore di alimentazione

Questo indicatore si illumina quando l'interruttore di alimentazione della macchina è in posizione di accensione. Lampeggia con luce blu quando il pulsante [Accensione] non funziona immediatamente dopo aver inserito la spina di alimentazione nella presa di corrente.

ACCENSIONE

Pulsante [Accensione]

Usare questo pulsante per attivare e disattivare l'alimentazione della macchina.

ACCENSIONE

Area del punto di contatto NFC

È possibile collegare facilmente un dispositivo mobile alla macchina ponendolo a contatto.

CONNESSIONE TRAMITE NFC

Il design del pannello di controllo può essere modificato.
È possibile cambiare l'angolazione del pannello di controllo.

Attenzione

Utilizzare il dito per azionare il pannello a sfioramento.
Non toccare il pannello a sfioramento durante l’avvio dell'unità. Se si tocca il pannello a sfioramento, esso potrebbe non funzionare a dovere.

Il LED si accende a luce blu, bianca e arancione a seguito della richiesta/operazione eseguita dall'utente per comunicare all'utente lo stato della macchina all'accensione/spegnimento della macchina, all'autenticazione utente dopo che l'utente ha eseguito l'accesso tramite scheda IC o NFC, connettendo la memoria USB alla macchina, lanciando un lavoro dal pannello di controllo della macchina oppure durante la regolazione dell'immagine, l'aggiunta del toner, la ricezione di un fax o quando si verifica un errore.

Questa spia serve a comunicare con gli utenti davanti alla macchina, pertanto non si accende a seguito di operazioni remote.

Modalità di accensione

Le modalità di accensione variano in base allo stato.

Colore della luce	Modalità di accensione	Stato
Blu	Modello 1	Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita.
	Modello 2	Stato di pronto o altro stato indicante che è possibile accettare i lavori.
	Modello 3	Un originale è posizionato nell'alimentatore di documenti.
Bianco	Lampeggiante	Ricezione di un fax in corso.
Arancione	Accesa fissa*	Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner.
Arancione	Lampeggiante*	Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner.
