Este dispositivo imprime papel ordenado enquanto escalona
cada conjunto de papel. Se necessário, agrafa cada conjunto.
Em seguida, são descritas
as peças que aparecem quando o finalizador é aberto.
O material impresso
agrafado e desviado é depositado nesta bandeja.
A bandeja é corrediça. Para imprimir em papel de
grande formato, alargue a bandeja.
Abra esta tampa para
retirar o papel encravado, voltar a colocar agrafos ou resolver
um encravamento de agrafos.
Utilizar esta alavanca
para deslocar o finalizador de modo a eliminar encravamentos de
papel ou de agrafos.
Utilize esta alavanca
para retirar a caixa de agrafos.

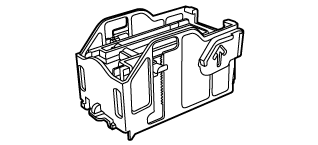

Contém o cartucho
de agrafos.
Puxe a caixa para fora para substituir o cartucho
de agrafos ou resolver um encravamento de agrafos.
O finalizador requer o seguinte cartucho
de agrafos:
Cartucho de agrafos (aprox. 5000 agrafos por cartucho x três
cartuchos)
MX-SCX1
Quando o cartucho de agrafos ficar sem agrafos,
será apresentada uma mensagem no painel de operações. Siga o procedimento
para substituir o cartucho de agrafos.
Abrir a tampa frontal do finalizador.
Empurre a alavanca e desloque o finalizador.
Baixar a alavanca de libertação da caixa de agrafos e retirar esta última.
Puxe a caixa de agrafos para fora e para a direita.

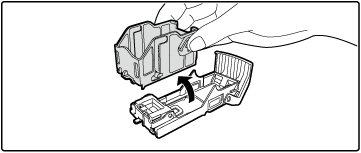

Remova o cartucho de agrafos vazio da caixa de agrafos.
Introduza um cartucho de agrafos novo na caixa de agrafos, conforme ilustrado.
Empurre o cartucho de agrafos para dentro até encaixar na sua posição.
Empurrar a caixa de agrafos.
Empurre a caixa de agrafos para dentro até encaixar no devido lugar.
Volte a colocar o finalizador na posição original.
Fechar a tampa frontal do finalizador.
