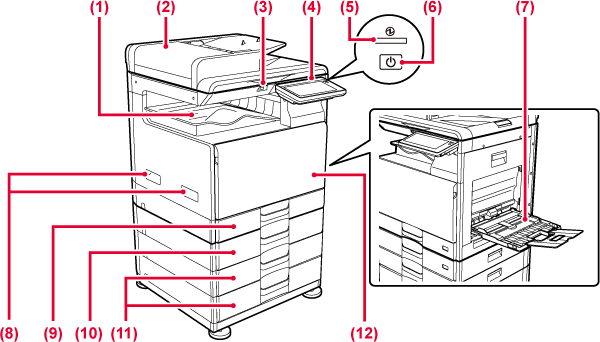

Hârtiile tipărite
primite sunt livrate în această tavă.
Acest dispozitiv
alimentează hârtia automat și scanează originale cu mai multe coli.
Originalele față-verso pot fi scanate automat.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Pe acest panou se
află indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Acest indicator luminează
când întrerupătorul principal al echipamentului este în poziția
„
”.
Luminează intermitent în albastru când butonul [Alimentare]
nu funcționează imediat ce întrerupătorul principal este comutat
în poziția Pornit.
Utilizați acest buton
pentru a porni și opri aparatul și pentru a intra în modul de economisire
a energiei.
Utilizați această
tavă pentru alimentarea manuală cu hârtie.
Atunci când încărcați hârtie, deschideți, de asemenea, tava
extensibilă.
Prindeți-l în timpul
mutării echipamentului.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Deschideți acest
capac pentru a înlocui cartușul de toner.
* Dispozitiv periferic.

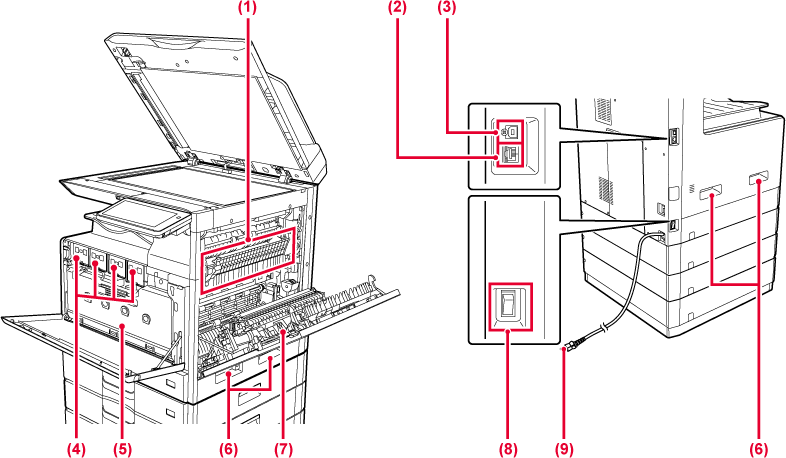

Aici este aplicată
căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte. Aveți grijă să nu vă ardeți când îndepărtați o coală alimentată incorect.Conectați cablul
LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Echipamentul nu utilizează
acest conector.
Acest cartuș conține
toner.
Când tonerul din cartuș se termină, înlocuiți-l
cu unul nou.
Acest recipient colectează
excesul de toner care rămâne după imprimare
ÎNLOCUIREA RECIPIENTULUI DE COLECTARE A TONERULUI
Prindeți-l în timpul
mutării echipamentului.
Deschideți acest
capac pentru a elimina o coală alimentată incorect.
Se folosește pentru
a porni echipamentul.

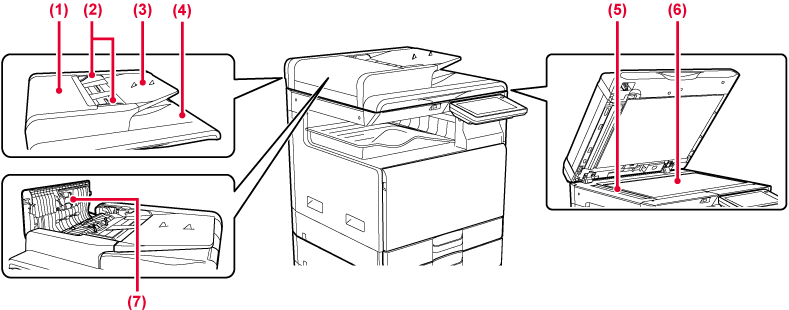

Deschideți acest
capac pentru a elimina un original alimentat incorect.
Capacul este de asemenea deschis pentru a curăța
rola de alimentare cu hârtie.
Aceste ghiduri garantează
că originalele sunt scanate corect.
Reglați ghidajele pentru originale corespunzător
lățimii hârtiei.
Așezați originalul.
Așezați originalul cu fața de tipărire în sus.
Originalul este evacuat
în această tavă după scanare.
Originalele amplasate
în alimentatorul automat de documente sunt scanate aici.
CURĂȚAREA GEAMULUI PENTRU DOCUMENTE ȘI A ALIMENTATORULUI AUTOMAT DE DOCUMENTE
Dacă doriți să scanați cărți sau alte originale groase care nu pot fi alimentate prin alimentatorul automat de documente, amplasați-le pe acest geam.
Această rolă se rotește
pentru a alimenta originalul în mod automat.

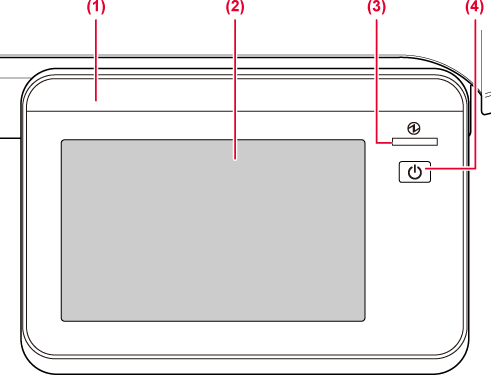

Această secțiune prezintă denumirile și
funcțiile componentelor de pe panoul de operare.
Acest indicator se
aprinde și luminează intermitent în timpul executării unei lucrări
sau atunci când se produc alimentări incorecte cu hârtie.
Mesajele și tastele
se afișează pe ecranul panoului tactil.
Operați echipamentul prin atingerea directă a tastelor afișate.
Acest indicator luminează
când întrerupătorul principal al echipamentului este în poziția
Pornit.
Luminează intermitent în albastru când butonul [Alimentare]
nu funcționează imediat ce întrerupătorul principal este comutat
în poziția Pornit.
Utilizați acest buton
pentru a porni și opri aparatul și pentru a intra în modul de economisire
a energiei.
Precautii
La PORNIREA/OPRIREA echipamentului, la autentificarea
utilizatorului atunci când utilizatorul s-a conectat utilizând cardul
IC la conectarea unei memorii USB la echipament, la pornirea unei
lucrări pe panoul de control al echipamentului sau în timpul reglării
imaginii sau la adăugarea tonerului, sau a apărut o eroare pe echipament,
ledul luminează în albastru, alb și portocaliu ca răspuns la o solicitare/operație
a utilizatorului pentru a comunica utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model 1 |
Operație în desfășurare, precum alimentarea sau scoaterea hârtiei. |
|
Model 2 |
Stare pregătită sau o altă stare în care pot fi acceptate operațiile. |
|
|
Model 3 |
Un original a fost așezat în alimentatorul cu documente. |
|
|
Portocaliu |
Luminează* |
Erori care nu întrerup funcționarea echipamentului, precum tonerul aproape consumat. |
|
Intermitent* |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă și tonerul consumat. |
* Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
