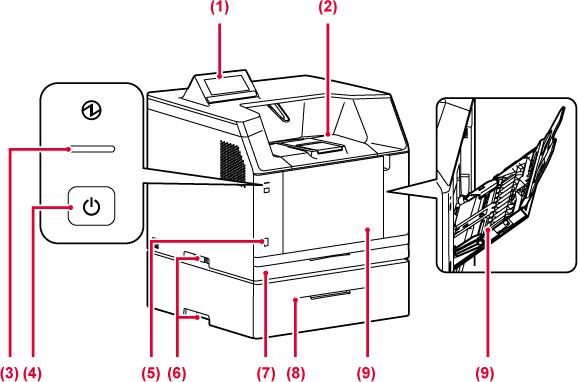

Pe acest panou se
află indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Hârtiile tipărite
sunt livrate în această tavă.
Scoateți tava de ieșire de extensie atunci când
tipăriți pe hârtie cu format mai mare de A4 (8-1/2” x 11”) sau când tipăriți
în cantități mari.
Acest indicator se
aprinde atunci când fișa de alimentare a echipamentului este conectată
la priză.
Luminează intermitent în albastru când butonul [Alimentare]
nu funcționează imediat după ce ștecherul este introdus în priză.
Utilizați acest buton
pentru a porni și opri aparatul și pentru a intra în modul de economisire
a energiei.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Prindeți-l în timpul
mutării echipamentului.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Utilizați această
tavă pentru alimentarea manuală cu hârtie.
Atunci când încărcați hârtie, deschideți, de asemenea, tava
extensibilă.
* Dispozitiv periferic.
Aici este aplicată
căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte. Aveți grijă să nu vă ardeți când îndepărtați o coală alimentată incorect.Se folosește pentru
a conecta un dispozitiv USB, cum ar fi un dispozitiv de memorie
USB, la echipament. Acceptă USB 2.0 (Hi-Speed).
Echipamentul nu utilizează
acest conector.
Conectați cablul
LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Acest recipient colectează
excesul de toner care rămâne după imprimare
ÎNLOCUIREA RECIPIENTULUI DE COLECTARE A TONERULUI
Acest cartuș conține
toner.
Când tonerul din cartuș se termină, înlocuiți-l
cu unul nou.
Pe perioada tipăririi
color integrale, imaginile de toner ale celor patru culori de pe
cilindrii fotoconductori sunt combinate pe cureaua de transfer.
Pe perioada tipăririi alb negru, doar imaginea neagră
de toner este transferată pe cureaua de transfer.
Precautii
Nu atingeți sau deteriorați cureaua de transfer.Deschideți acest
capac pentru a înlocui cartușul de toner.
Prindeți-l în timpul
mutării echipamentului.
Deschideți acest
capac pentru a elimina o coală alimentată incorect.
Și, de asemenea, deschideți-l
atunci când utilizatorul schimbă setarea de tipărire a plicului.
Această secțiune prezintă denumirile și
funcțiile componentelor de pe panoul de operare.
Acest indicator se
aprinde și luminează intermitent în timpul executării unei lucrări
sau atunci când se produc alimentări incorecte cu hârtie.
Mesajele și tastele
se afișează pe ecranul panoului tactil.
Operați echipamentul prin atingerea directă a tastelor afișate.
Precautii
La PORNIREA/OPRIREA echipamentului, la autentificarea
utilizatorului atunci când utilizatorul s-a conectat utilizând cardul
IC la conectarea unei memorii USB la echipament, la pornirea unei
lucrări pe panoul de control al echipamentului sau în timpul reglării
imaginii sau la adăugarea tonerului, ledul luminează în albastru
și portocaliu ca răspuns la o solicitare/operație a utilizatorului
pentru a comunica utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model 1 |
Operație în desfășurare, precum alimentarea sau scoaterea hârtiei. |
|
Model 2 |
Stare pregătită sau o altă stare în care pot fi acceptate operațiile. |
|
|
Portocaliu |
Luminează* |
Erori care nu întrerup funcționarea echipamentului, precum tonerul aproape consumat. |
|
Intermitent* |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă și tonerul consumat. |
* Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
