VASSOIO 1
Nel vassoio 1 è possibile caricare un massimo di 500
fogli (BP-22M22, BP-22M24 o BP-22M24L: 250 fogli) di carta in formato
da A5R a A3 (da 5-1/2" x 8-1/2"R a 11" x 17").
Se è stato caricato un tipo o un formato di carta
diverso da quello caricato in precedenza, verificare le impostazioni
in "Impostazioni (amministratore)". Impostazioni incorrette compromettono
la selezione automatica della carta. Possono causare errori di stampa,
stampa su carta del formato o del tipo errato o inceppamento della
carta.
Attenzione
Non collocare oggetti pesanti sul vassoio né spingere
il vassoio verso il basso.
Per
verificare il tipo e il formato della carta:
Nella pagina Web, selezionare [Stato] → [Identificazione
macchina] → [Stato vassoio di entrata].
Per impostare
il tipo e il formato della carta:
[Impos. vassoio] nella schermata iniziale.
Estrarre il vassoio della carta.
Estrarre con delicatezza il vassoio finché non si arresta.
Se si desidera ricaricare lo stesso foglio di carta,
passare al punto 3.
Per caricare un formato diverso di carta, passare al
punto successivo.

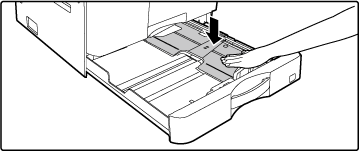

Per BP-22M22/BP-22M24/BP-22M24L, premere la parte
centrale della piastra di pressione verso il basso, fino a che si blocca
in posizione.
Regolare le piastre delle guide A e B in modo che combacino
con le dimensioni longitudinali e trasversali della carta da caricare.
Le piastre delle guide A e B sono scorrevoli. Premere
la leva della piastra di separazione e farla scorrere fino al formato carta
desiderato.
Smazzare la carta.
Smazzare la carta prima di caricarla. Se non si esegue questa
operazione, nella macchina potrebbero entrare più fogli contemporaneamente
e causare un inceppamento.

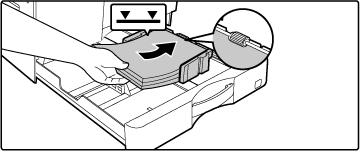

Inserire la carta nel vassoio.
Caricare la carta con il lato di stampa rivolto verso
l'alto.
Per BP-22M22/BP-22M24/BP-22M24L, posizionare la
carta sotto il rullo sul lato destro del vassoio.
- In
caso di inceppamento, capovolgere e/o girare la carta e ricaricarla.
- Se la
carta si arriccia, livellarla prima di caricarla.
- Regolare
la piastra divisoria in maniera da non lasciare spazi tra la carta
e la piastra medesima.
- Non aggiungere
carta.
- Non caricare
la carta come mostrato di seguito.

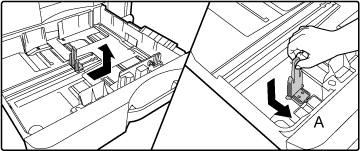

- Per
caricare la carta 11" x 17"
Rimuovere
la piastra divisoria. Spostare la piastra divisoria completamente
verso il lato di apertura di alimentazione della carta (lato destro),
e sollevarla per rimuoverla. Inserire la piastra divisoria rimossa
in A.
- La
pila non deve superare la linea dell'indicatore (massimo 500 fogli
(BP-22M22, BP-22M24 o BP-22M24L: 250 fogli)).
Inserire con delicatezza il vassoio della carta nella
macchina.
Spingere lentamente il vassoio fino in fondo, bloccandolo saldamente
nella macchina.
Se il vassoio viene inserito forzatamente può far distorcere la
carta e causarne l’errata alimentazione.
