CARICAMENTO DELLA CARTA NEL VASSOIO DI BYPASS

In caso di inserimento di buste nel vassoio di bypass, allinearle al lato sinistro con l'orientamento visualizzato di seguito.
È possibile stampare o copiare solo sul lato anteriore delle buste. Posizionare il lato anteriore rivolto verso il basso.
Piegare l'aletta in modo da appiattirla completamente.

Posizionamento DL

• Se la busta presenta un lembo sul lato corto, aprire il lembo. Se la busta presenta un lembo sul lato lungo, chiudere il lembo.
• Posizionare in modo tale che il lembo si trovi a destra.

Posizionamento del formato C4, C5 o C6

• Chiudere il lembo della busta.
• Posizionare in modo tale che il lembo si trovi sul retro.

Informazioni importanti per l'utilizzo delle buste

• Non stampare sul retro (il lato con l'adesivo) della busta. Ciò potrebbe determinare degli inceppamenti o una scarsa qualità di stampa.
• Vi sono delle limitazioni per alcuni tipi di buste. Per ulteriori informazioni, consultare un tecnico dell'assistenza qualificato.
• Alcuni ambienti operativi potrebbero causare pieghe, sbavature, inceppamenti, scarsa fusione del toner o guasti alla macchina.
• Quando si collocano numerose buste, potrebbero non essere alimentate se la superficie di stampa non risulta piatta ma alimentata inclinata.
• Potrebbe non essere possibile alimentare le buste spesse.
• Potrebbe non essere possibile alimentare le buste con scarsa uniformità superficiale.
• Non utilizzare le buste seguenti:
• Buste con spago di chiusura
• Buste con parti metalliche, ganci in plastica o ganci a nastro
• Buste foderate
• Buste con superficie irregolare, ad esempio goffrate
• Nelle buste foderate e negli altri articoli che utilizzano gli adesivi o composti simili per l'incollaggio potrebbero essere presenti tracce di queste sostanze sciolte, dovute al calore dell'unità di fusione.
• Buste realizzate a mano
• Buste contenenti aria
• Buste con increspature, segni di piegatura, tagli o altri danni.
• Non è possibile utilizzare le buste la cui superficie risulta deteriorata o che sono deformate a causa della lunga conservazione o dell'assorbimento di umidità.
• Non è possibile alimentare quelle con quattro o più strati di laminazione.
• Buste con finestra

• Non è possibile utilizzare buste con un angolo incollato sul retro non correttamente allineato con il bordo perché potrebbero formarsi delle pieghe.
• La qualità di stampa non è garantita nell'area di 10 mm (13/32") intorno ai bordi della busta.
• La qualità di stampa non è garantita su parti di buste in cui è presente un'ampia differenza del passo di spessore, come nel caso di parti a quattro strati o parti con meno di tre strati.
• In caso di buste orizzontali, verificare che i lembi non si trovino nello spazio in cui si muove il rullo di alimentazione del vassoio bypass.

• Premere sulle buste per far uscire l'aria all'interno, quindi eliminare bene le pieghe su tutti e 4 i lati prima dell'inserimento. Inoltre, quando le buste sono deformate o piegate, prima dell'inserimento, raddrizzarle usando un oggetto solido come la matita o il righello.
• Allineare su una superficie piana
• Alcune buste potrebbero non essere utilizzabili a causa della loro tipologia o della forma del lembo.

Informazioni importanti per l'utilizzo di fogli di etichette

• È possibile che alcune etichette debbano essere caricate nel vassoio bypass con l’orientamento corretto. Attenersi alla procedura descritta. Se un modulo è già stato stampato sulle etichette e le immagini stampate e il modulo prestampato non sono allineati, regolare le impostazioni dell'applicazione o del driver di stampa per ruotare le immagini di stampa.
• Non utilizzare i seguenti fogli di etichette.
• Fogli di etichette senza area priva di adesivo o sezioni parzialmente attaccate
• Fogli di etichette con adesivo esposto
• Fogli di etichette con una direzione di alimentazione specifica non supportata dalla macchina
• Fogli di etichette già alimentati in precedenza o privi di alcune etichette
• Fogli di etichette composti da più fogli
• Fogli di etichette che non supportano la stampa laser
• Fogli di etichette non resistenti al calore
• Fogli di etichette con perforazioni sulla carta di supporto
• Fogli di etichette con intagli sulla carta di supporto
• Fogli di etichette non standard
• Fogli di etichette con adesivo deteriorato per un inutilizzo prolungato o altri motivi
• Fogli di etichette con tagli che potrebbero esporre la carta di supporto
• Fogli di etichette arricciati o con altre deformazioni
• Fogli di etichette strappati o stropicciati
• Tre o più fogli di etichette.

Leva di rilascio della pressione di fusione

Quando si imposta una busta per la copia o la stampa, oppure dopo aver eliminato un inceppamento della carta nell'unità di fusione, comparirà un messaggio che invita ad azionare la leva di rilascio della pressione di fusione. Per azionare la leva di rilascio della pressione di fusione, attenersi alla procedura seguente.

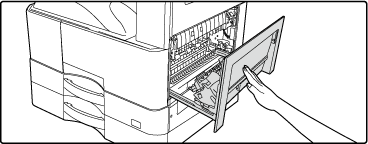

Aprire lo sportello laterale.

Aprire delicatamente lo sportello.

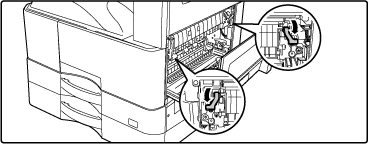

Quando si carica la busta, spostare la leva di rilascio della pressione di fusione (due) sulla posizione di minore pressione, come indicato in figura.

Quando si cambia il tipo di carta con uno diverso da buste dopo l'alimentazione della busta oppure dopo aver eliminato un inceppamento nell'unità di fusione, comparirà un messaggio. Riportare la leva posizione normale.

Chiudere il sportello laterale.

Caricamento della carta

Aprire il vassoio bypass.

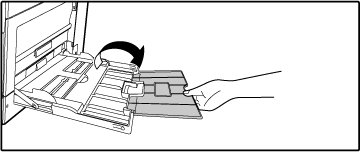

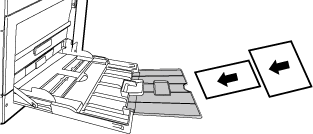

In caso di caricamento di carta di lunghezza maggiore di 250 mm (9-27/32"), aprire il vassoio estensibile.

Attenzione

Non collocare oggetti pesanti sul vassoio bypass né spingere verso il basso il vassoio.

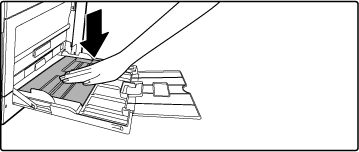

Premere la parte centrale della piastra di pressione verso il basso, fino a che si blocca in posizione.

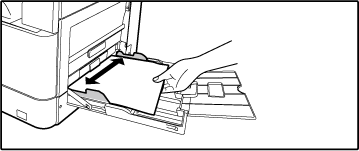

Caricare la carta con il lato di stampa rivolto verso il basso.

Inserire completamente la carta lungo le guide del vassoio bypass finché non si arresta lentamente. Se la carta viene inserita con forza eccessiva, il bordo iniziale potrebbe piegarsi all'indietro. Se la carta è eccessivamente allentata durante l'inserimento, possono verificarsi disallineamenti o errori di alimentazione.

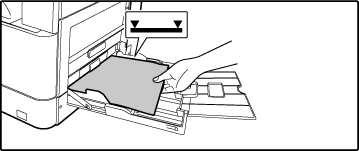

La carta non deve superare il numero massimo consentito di fogli, rimanendo entro il segno indicatore.
Regolare le guide del vassoio bypass in modo che siano leggermente a contatto con la carta caricata.

Impostare correttamente le guide del vassoio bypass in base alla larghezza della carta.

Regolare le guide del vassoio bypass in modo che siano leggermente a contatto con la carta caricata.

• Per i formati "Carta Intest." e "Prestampata", posizionare la carta con il lato di stampa rivolto verso l'alto. Tuttavia, se l'opzione [Disabilitazione fronte/retro] è attiva, posizionare il lato di stampa nello stesso orientamento della modalità normale, ovvero verso il basso.
• Per aggiungere la carta, abbassare la piastra di pressione finché si blocca, togliere la carta restante nel vassoio di bypass, unirla a quella da aggiungere e ricollocarla nuovamente nel vassoio di bypass. Se si aggiunge la carta senza prelevare quella rimanente, potrebbero verificarsi inceppamenti. Si potrebbero verificare inceppamenti anche qualora i fogli aggiunti superassero il numero specificato o se la pila della carta superasse il limite.

• Non caricare la carta con forza. In caso contrario, possono verificarsi errori di alimentazione.
• Se le guide del vassoio bypass presentano una larghezza più ampia rispetto alla carta, spostare le guide finché non si adattano correttamente alla larghezza della carta. Se le guide sono troppo ampie, la carta potrebbe torcersi o arrotolarsi.
• Come chiudere il vassoio bypass.
Rimuovere la carta restante dal vassoio bypass quindi abbassare la piastra di pressione spingendola al centro, fino a che si blocca. Dopo aver bloccato la piastra di pressione, chiudere il vassoio estensibile e successivamente il vassoio bypass.

Per visualizzare le impostazioni del vassoio quando viene rilevata la carta nel vassoio bypass
Impostare nella pagina Web [Impostazioni di sistema] → [Impostazioni comuni] → [Imp. carta] → [Impostazioni vassoio carta] → [Mostra impost. vassoio carta quando il vassoio bypass rileva carta.].
