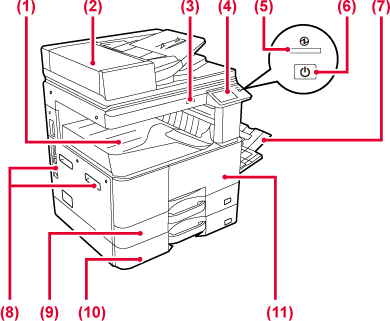

В этот лоток выводятся
отпечатки.
Это устройство выполняет
подачу и сканирование нескольких оригиналов в автоматическом режиме. Возможно
автоматическое сканирование 2-сторонних оригиналов.
Используется для
подключения к аппарату устройства USB, например, накопителя USB.
Поддерживается стандарт USB 2.0 (Hi-Speed).
На этой панели расположены
информационный индикатор и сенсорная панель.
Сенсорная панель используется для управления всеми
функциями.
Этот индикатор светится,
если главный выключатель питания аппарата находится в положении
"
".
Мигает синим светом пока не работает кнопка [Питание] непосредственно
после включения главного выключателя.
Эта кнопка используется
для включения и выключения питания аппарата, а также для перехода в
режим энергосбережения.
Используется для
подачи бумаги вручную.
При загрузке бумаги также открывайте удлинитель лотка.
Держитесь за нее
при перемещении аппарата.
Используется для
хранения бумаги.
Используется для
хранения бумаги.

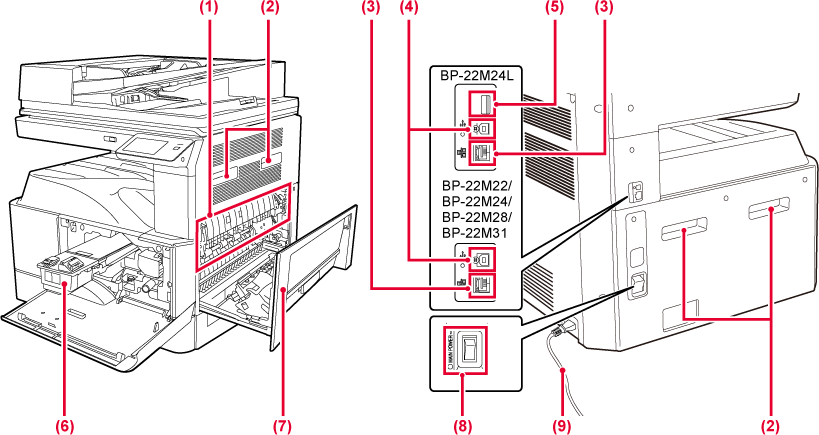

Открывается для замены
тонер-картриджа.
*1 Этот порт можно использовать с BP-22M22/BP-22M24/BP-22M28/BP-22M31.
*2 Для BP-22M24L/BP-22M22/BP-22M24, если установлен лоток подачи бумаги на 500 листов.
Закрепляет изображения
на бумаге с помощью тепловой обработки.
Внимание
Блок термозакрепления нагревается до высокой температуры. Будьте осторожны при извлечении застрявшего листа, чтобы не получить ожогов.Держитесь за нее
при перемещении аппарата.
При использовании
аппарата в локальной сети к этому разъему подключается сетевой кабель.
Используйте экранированный сетевой кабель.
Этот разъем не используется
аппаратом.
Используется для
подключения к аппарату устройства USB, например, накопителя USB.
Поддерживается стандарт USB 2.0 (Hi-Speed).
В этом картридже
содержится тонер.
Когда в картридже заканчивается тонер, замените
его на другой картридж с тонером.
Крышка открывается
для извлечения застрявшей бумаги.
Используется для
включения питания аппарата.
* Этот порт можно использовать с BP-22M24L.
BP-22M24L
BP-22M22/BP-22M24/BP-22M28/BP-22M31

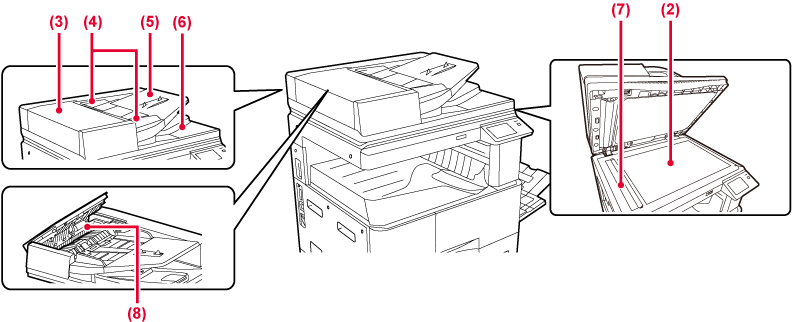

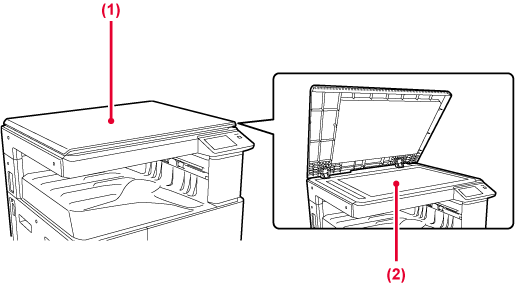

Открывается для изготовления
копий со стекла сканера.
Размещайте на этом
стекле оригинал, если нужно сканировать книгу или другой объемный
оригинал, подача которого невозможна с помощью автоматического подающего
лотка документа.
Откройте эту крышку,
чтобы извлечь застрявший оригинал.
Эта крышка также открывается для очистки ролика подачи
бумаги.
Эти направляющие
обеспечивают правильность сканирования оригинала.
Отрегулируйте направляющие по ширине оригинала.
Разместите оригинал.
Располагайте оригиналы отпечатанной стороной вверх.
В этот лоток выгружается
оригинал после сканирования.
В этой области происходит
сканирование оригиналов, размещенных в автоматическом подающем лотке
документа.
ОЧИСТКА СТЕКЛА СКАНЕРА И АВТОМАТИЧЕСКОГО ПОДАЮЩЕГО ЛОТКА ДОКУМЕНТА
Этот ролик вращается
для автоматической подачи оригиналов.
В этом разделе описаны наименования и функции
узлов и деталей панели управления.
Этот индикатор загорается
и мигает во время выполнения задания или при застревании бумаги.
На дисплее сенсорной
панели отображаются сообщения и кнопки.
Касайтесь отображаемых кнопок, чтобы управлять работой
аппарата.
Этот индикатор светится,
если главный выключатель питания аппарата находится во включенном положении.
Мигает синим светом, пока не работает кнопка [Питание]
непосредственно после включения главного выключателя питания.
Эта кнопка используется
для включения и выключения питания аппарата, а также для перехода в
режим энергосбережения.
Осторожно
При включении/выключении питания устройства;
при аутентификации пользователя, когда пользователь вошел в систему
с помощью IC-карты при подключении USB-накопителя к устройству;
при запуске задания на панели управления устройства; или во время
настройки изображения или при добавлении тонера; или если в устройстве
произошла ошибка, светодиод загорается оранжевым цветом в ответ
на запрос/операцию пользователя, чтобы сообщить пользователю о состоянии
устройства.
В зависимости от состояния меняются образцы свечения.
| Цвет свечения | Образцы свечения | Состояние |
|---|---|---|
|
Синий |
Схема 1 |
Выполняется задание, например подача или вывод бумаги. |
|
Схема 2 |
Состояние готовности либо другое состояние, допускающее прием задания. |
|
|
Схема 3 |
В подающем лотке документа находится оригинал. |
|
|
Оранжевый |
Светится* |
Ошибка, которая не ведет к остановке работы аппарата, например, заканчивается тонер. |
|
Мигает* |
Ошибка, которая ведет к остановке работы аппарата, например, застревание бумаги или отсутствие тонера. |
* Если состояния свечения и мигания накладываются, приоритет имеет состояние мигания.
