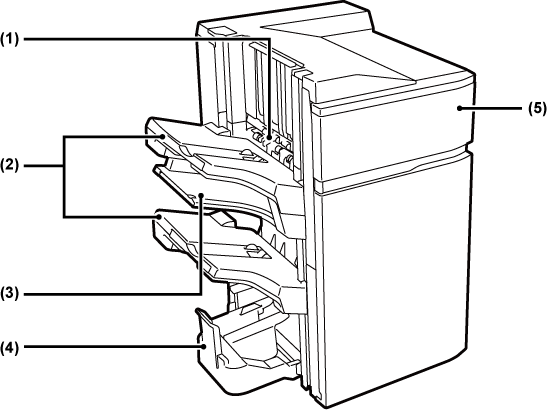

サドルフィニッシャー（大容量）

ステープルコンパイラー

ステープルする用紙を、一時的にストックするところです。

排紙トレイ

オフセットやステープルされた用紙が排紙されます。
トレイはスライド式です。大きなサイズの用紙(A3W、A3、B4、12"x18"、11"x17"、8-1/2"x14"、8-1/2"x13"サイズ) にプリントするときはトレイを伸ばします。

中段排紙トレイ

オフセットされない用紙が排紙されます。
トレイはスライド式です。大きなサイズの用紙(A3W、A3、B4、12"x18"、11"x17"、8-1/2"x14"、8-1/2"x13"サイズ) にプリントするときはトレイを伸ばします。

サドルステッチトレイ

中とじステープルした用紙をここに排紙します。

前面カバー

針カートリッジの交換、針づまり処置、紙づまり処置をするときに開きます。

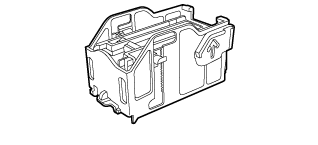

サドルフィニッシャー（大容量）には、消耗品として次の針カートリッジが必要です。

フィニッシャー部

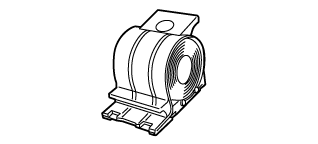

針カートリッジ（約5000本ｘ3個入）
MX-SCX2

サドルステッチ部

針カートリッジ（約5000本ｘ3個入）
MX-SCX1

針カートリッジの針がなくなると操作パネルにメッセージを表示します。操作ステップに従って針カートリッジを交換します。

針カートリッジの交換（フィニッシャー部）

前面上カバーを開ける

針ケースを取り出す

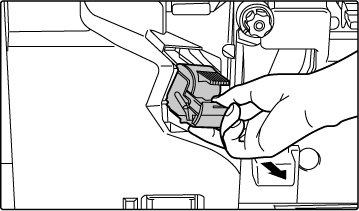

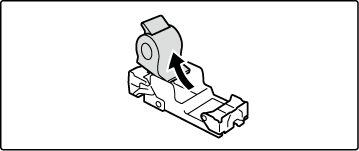

空になった針カートリッジを取り出す

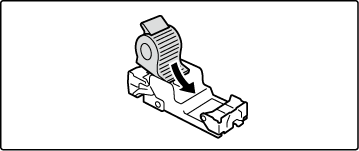

針ケースに新しい針カートリッジをセットする

針カートリッジを挿入したら、針ケースカバーをカチッと音がするまで押し込みます。

針ケースをしっかりと押し込む

「カチッ」と音がするまで確実に押し込みます。

前面上カバーを閉じる

ステープルソート機能で試しプリントを行い、針が打たれていることを確認します。

針カートリッジの交換（サドルステッチ部）

作業する前に、サドルフィニッシャーの排紙トレイから用紙を取り除きます。また、取り除いた用紙は排紙トレイに戻さないようにします。

前面カバーを開ける

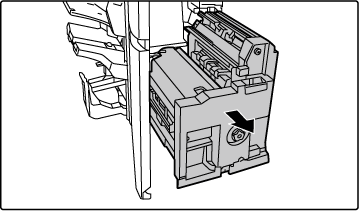

サドルステッチユニットの取っ手を持ち、止まるまでゆっくりと引き出す

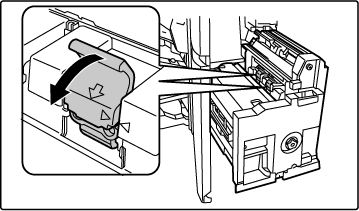

針ケースの解除レバーを下げて、針ケースを取りはずす

針ケースは左へ引き出します。
カートリッジの針は、2ヶ所とも交換します。

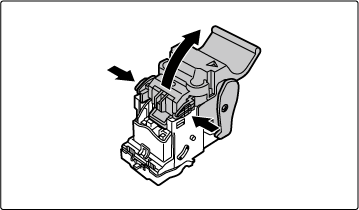

ロックボタンを押して、解除レバーを開く

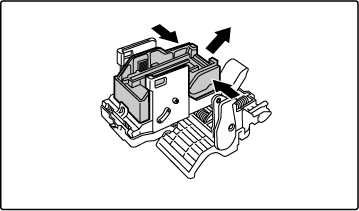

空になった針カートリッジをつまみ、取り出す

針が残っているときは、針カートリッジを取り出すことはできません。

新しい針カートリッジを取り付ける

「カチッ」と音がするまで確実に押し込みます。

解除レバーを戻す

針ケースをしっかりと押し込む

針ケースのとユニットのを合わせてください。
「カチッ」と音がするまで確実に押し込みます。

サドルステッチユニットを押し戻す

前面カバーを閉じる

中とじステープル機能で試しプリントを行い、針が打たれていることを確認します。

針くずの処理

ステープルするときに針くずが発生します。
針くずは、針くず回収箱に集められます。
操作ステップに従って、針くずを取り除きます。

前面カバーを開ける

針くず回収箱のつまみをつかみ、回収箱をゆっくりと引き出して、針くずを取り除く

• 針くず回収箱の中に手などを入れないでください。針くずが刺さってけがをするおそれがあります。
• 針くずはビニール袋などに入れないでください。針が袋を突き抜けるおそれがあります。

針くず回収箱をゆっくりと戻す

針くず回収箱は確実に戻してください。

前面カバーを閉じる

紙くずの処理

トリマー設定で中折りした用紙を裁断すると紙くずが発生します。
紙くずは、紙くず回収箱に集められます。
操作ステップに従って、紙くずを取り除きます。

前面カバーを開ける

紙くずのケースのつまみをつかみ、ケースをゆっくりと引き出して、紙くずを取り除く

紙くずは散らばらないように、ビニール袋などに入れて捨てます。

ケースをゆっくりと戻す

前面カバーを閉じる
