FINALIZADOR DE ENCADERNAÇÃO (EMPILHADOR GRANDE)

Inclui a função de desvio que faz sair o papel ordenado enquanto escalona cada conjunto de papel, a função separar agrafar que agrafa cada conjunto de impressões, a função agrafar encadernar que agrafa automaticamente o centro das folhas e as dobra a meio, e a função dobragem de papel que dobra o papel a meio. É também possível agrafar manualmente.
Para perfurar orifícios em papel impresso, instale um módulo de perfuração opcional.

NOMES DOS COMPONENTES

Bandeja de saída (bandeja superior): A bandeja é corrediça. Para imprimir em papel de grande formato, tal como A3 (11" x 17"), alargue a bandeja.
Bandeja de saída (bandeja inferior): O material impresso agrafado e desviado é depositado nesta bandeja.
A bandeja é corrediça. Para imprimir em papel de grande formato, tal como A3 (11" x 17"), alargue a bandeja.
Tecla de agrafamento manual: Premir para executar o agrafamento manual.
Tampa superior: Abra esta tampa para extrair papel encravado.
Fenda de inserção: Colocar nesta fenda o papel a agrafar. Espessura máxima de 9 mm.
Bandeja de perfuração simétrica: O material agrafado encadernado é depositado nesta bandeja.
Tampa inferior da frente: Abra esta tampa para substituir o cartucho de agrafos, remover agrafos encravados ou retirar folhas encravadas.
Tampa superior da frente: Abra esta tampa para substituir o cartucho de agrafos, remover agrafos encravados ou retirar folhas encravadas.

Para instalar um finalizador de encadernação (empilhador grande) são necessárias uma unidade de passagem de papel ou unidade de dobragem e um suporte/gaveta de papel de 550/2x550/3x550/550 e 2100 folhas.
Não coloque objetos pesados no finalizador encadernador (empilhador grande) nem exerça pressão sobre o mesmo.
Tenha cuidado ao ligar a corrente e ao imprimir, pois a bandeja pode deslocar-se para cima e para baixo.
Não é possível instalar um finalizador encadernador (empilhador grande) em simultâneo com um finalizador interno, um finalizador, um finalizador (empilhador grande) ou um finalizador encadernador.

COMO AGRAFAR MANUALMENTE

O agrafamento pode ser realizado manualmente.
Assegurar que a tecla de agrafamento manual está iluminada a verde.

Coloque o papel a agrafar na fenda de inserção.

Quando o papel for colocado, a tecla de agrafamento manual pisca a verde.
Após uma pausa de 2 segundos, o agrafamento inicia-se automaticamente.

Para agrafar antes da terminada a pausa de agrafamento automático, premir a tecla de agrafamento manual.

Não é possível executar o agrafamento manual durante a execução de uma tarefa de agrafamento.
A agrafagem manual não pode ser executada durante o modo de desligar automático.

Relação entre a orientação do papel e o resultado do agrafamento

Papel	Orientação do papel quando inserido	Após o agrafamento

CONSUMÍVEIS

O finalizador de encadernação (empilhador grande) requer o seguinte cartucho de agrafos:

Unidade do finalizador

Cartucho de agrafos (aprox. 5000 agrafos por cartucho x três cartuchos)
MX-SC11

Unidade de agrafar encadernar

Cartucho de agrafos (aprox. 2000 agrafos por cartucho x quatro cartuchos)
MX-SC12

MANUTENÇÃO DO FINALIZADOR DE ENCADERNAÇÃO (EMPILHADOR GRANDE)

Quando o cartucho de agrafos ficar sem agrafos, será apresentada uma mensagem no painel de operações. Siga o procedimento para substituir o cartucho de agrafos.

Substituição do cartucho de agrafos (unidade do finalizador)

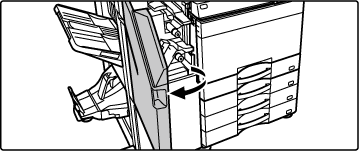

Abra a tampa superior frontal.

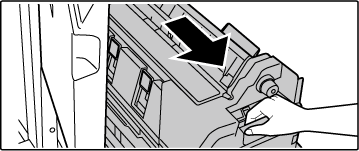

Remover a caixa de agrafos.

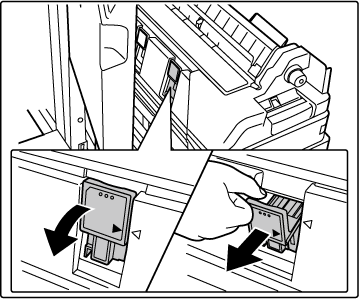

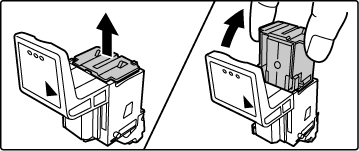

Retire o cartucho de agrafos vazio.

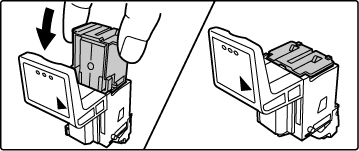

Introduza um cartucho de agrafos novo na caixa dos agrafos.

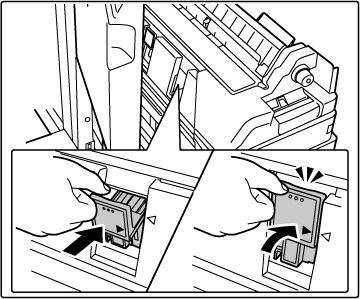

Empurre o cartucho de agrafos para dentro até encaixar na sua posição.

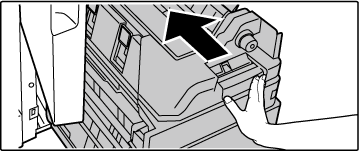

Empurrar a caixa de agrafos firmemente para a sua posição.

Empurre a caixa de agrafos para dentro até encaixar no devido lugar.

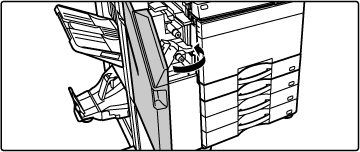

Feche a tampa superior frontal.

Efetue uma cópia tipográfica na função de separar agrafar para verificar se a agrafagem ocorre corretamente.
Agrafo LIGADO (excluindo agrafador de encadernação)

Substituição do cartucho de agrafos (unidade de encadernação)

Antes de iniciar este procedimento, retire todo o material da bandeja de saída do finalizador de encadernação (empilhador grande). Não volte a colocar o material que retirou na bandeja de saída.
