GERINCTŰZŐ FINISHER (NAGYMÉRETŰ RENDEZŐ)

Tűző-összerendező

Ez ideiglenesen összegyűjti a tűzendő papírt.

Kimeneti tálca

A tűzött és eltolásos kimenet ebbe a tálcába érkezik.

A tálca kihúzható. Húzza ki a tálcát nagy méretű papírra nyomtatáshoz (A3W, A3, B4, 12" × 18", 11" × 17", 8-1/2" × 14" és 8-1/2" × 13" méret).

Középső kimeneti tálca

Nyomtató papír, amely nem ebben a tálcában kerül nyomtatásra.

A tálca kihúzható. Húzza ki a tálcát nagy méretű (A3W, A3, B4 12" × 18", 11" × 17", 8-1/2" × 14" és 8-1/2" × 13" méretű papírra történő nyomtatáshoz.

Gerinctűző tálca

A gerinctűzött kimenet ebbe a tálcába érkezik.

Előlap

Ezt a borítást nyissa ki a tűzőkazetta cseréjéhez, illetve a beragadt tűzőkapcsok vagy az elakadt papír eltávolításához.

A gerinctűző finisherhez (nagyméretű rendezőhöz) a következő tűzőkazetta szükséges:

Finisher egység

Tűzőkazetta (három kazetta, egyenként kb. 5000 tűzőkapoccsal)
MX-SCX2

Gerinctűző egység

Tűzőkazetta (három kazetta, egyenként kb. 2000 tűzőkapoccsal)
MX-SCX1

Ha a tűzőkapocs-kazettából kifogy a tűzőkapocs, üzenet jelenik meg a kezelőpanelen. A tűzőkapocs-kazetta cseréjénél a működési leírás szerint járjon el.

Tűzőkazetta cseréje (finisher egység)

Nyissa ki az elülső borítást.

Szorítsa össze a tűződoboz zöld részeit, majd húzza a dobozt fel és kifelé.

Vegye ki az üres tűzőkapocs-kazettát.

Ha még van benne tűzőkapocs, a tűzőkapocs-kazettát nem lehet kivenni.

Helyezzen be új tűzőkapocs-kazettát a tűzőkapocs-tartóba.

Tolja be a tűződobozt, amíg a helyére nem kattan.

Szereljen be egy tűzőkapocs-kazettát.

Tolja be a tűződobozt, amíg a helyére nem kattan.

Zárja vissza az előlapot.

Végezzen próbanyomtatást a tűzött rendezés funkcióval annak ellenőrzésére, hogy a tűzés rendben megtörténik.

A tűzőkazetta cseréje (gerinctűző egység)

Az eljárás megkezdése előtt távolítsa el az összes kimenetet a gerinctűző finisher (nagy kötegelő) kimeneti tálcájáról. Ne tegye vissza a kivett papírokat a kimeneti tálcára.

Nyissa ki az elülső borítást.

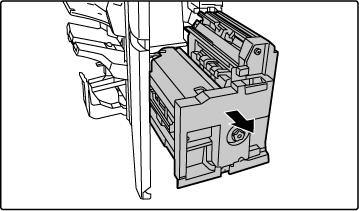

Fogja meg a gerinctűző egység fogantyúját, és húzza lassan kifelé ütközésig.

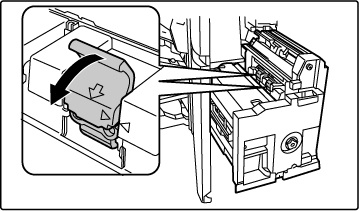

Engedje le a tűződoboz-kioldó kart, és vegye ki a tűződobozt.

Húzza ki a tűződobozt balra.
Cserélje ki mindkét tűzőkapocs-kazettát.

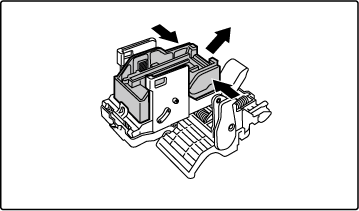

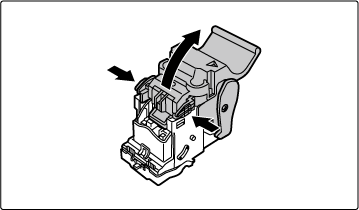

A kioldókar nyitásához nyomja meg a zárógombot.

Vegye ki az üres tűzőkapocs-kazettát.

A kioldókar nyitásához nyomja meg a zárógombot.

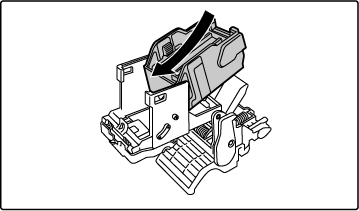

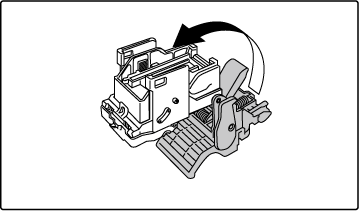

Helyezzen be egy új tűzőkapocs-kazettát.

Tolja be a tűződobozt, amíg a helyére nem kattan.

A kioldókar nyitásához nyomja meg a zárógombot.

Tolja be határozottan a tűződobozt a helyére.

Igazítsa egymáshoz a tűződobozon levő jelzést és az egységen levő jelzést.

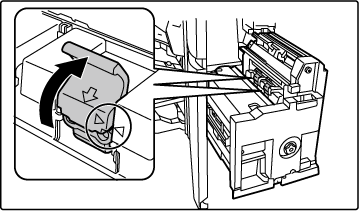

Tolja be a tűződobozt, amíg a helyére nem kattan.

Tolja be a gerinctűző egységet.

Zárja vissza az előlapot.

Végezzen próbanyomtatást vagy másolást a gerinctűző funkcióval annak ellenőrzésére, hogy a tűzés rendben megtörténik.

Ha a finishert tűzésre használja, tűzési hulladék is keletkezik.
A tűzési hulladék a tűzési hulladéktartályba gyűlik.
A tűzési hulladék eltávolításához kövesse az alábbi lépéseket.

Nyissa ki az elülső borítást.

Fogja meg a tűzési hulladéktartály fülét, óvatosan húzza ki a dobozt, és ürítse ki a tűzési hulladékot.

• Ne nyúljon a tűzési hulladéktartályba. A tűzőkapcsok megszúrhatják az ujját.
• Ne műanyag szemeteszsákba ürítse a tűzési hulladékot. A tűzőkapcsok kilyukaszthatják a zsákot.

Helyezze vissza a tűzési hulladéktartályt.

Ellenőrizze, hogy a tűzési hulladéktartály megfelelően a helyére került.

Zárja vissza az előlapot.

Ha vágást állított be, a hajtogatott papír levágásakor papírhulladék keletkezik.
A papírhulladék a papírhulladék-tartályban gyűlik.
A papírhulladék kiürítésénél kövesse az útmutató előírásait.

Nyissa ki az elülső borítást.

Fogja meg a papírhulladék-tartály fogantyúját, óvatosan húzza ki a dobozt és ürítse ki a hulladékot.

Öntse a papírhulladékot egy papírzacskóba vagy hasonlóba. Ügyeljen arra, hogy a papír ne szóródjon szét.

Finoman tolja vissza a dobozt.

Zárja vissza az előlapot.
