INRE EFTERBEHANDLARE

Nedan beskrivs de delar som syns när efterbehandlaren är öppen.

Utmatningsfack

Häftat och förskjutet material levereras i det här facket.
Facket går att skjuta ut. Förläng facket om du vill skriva ut på stora papper som A3 (11" x 17").

Knapp för manuell häftning

Tryck när du vill häfta manuellt.

Behållare för stansspill (när en hålslagningsmodul är installerad)

Förvarar skräp från hålslagningsprocessen.

Inmatningsöppning

Placera papperet som du vill häfta i öppningen. Max tjocklek 4 mm.

Framlucka

Öppna den här luckan när du ska ta bort felmatat papper, fylla på häftklamrar, ta bort häftklamrar som fastnat eller tömma lådan för stansspill.

Häftklammerbehållare

Här sitter häftklammerkassetten.
Dra ut behållaren när du vill byta häftklammerkassett eller ta bort häftklamrar som har fastnat.

Frigöringsspak för häftklammerbehållare

Använd spaken när du ska ta bort häftklammerbehållaren.

Spak

Använd spaken när du vill flytta efterbehandlaren för att kunna ta bort ett papper som matats fel eller ta bort klamrar som fastnat.

Du kan häfta manuellt.
Kontrollera att knappen för manuell häftning lyser grönt.

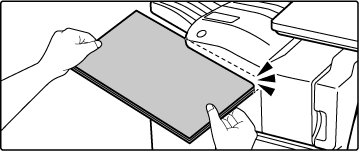

Placera papperet som du vill häfta i inmatningsöppningen.

Knappen för manuell häftning blinkar i grönt när papperet läggs på plats.
Häftningen startar automatiskt när två sekunder har gått.

• Tryck på knappen för manuell häftning om du vill häfta innan väntetiden för automatisk häftning har gått.
‹-+›
• Manuell häftning kan inte användas när ett häftningsjobb utförs.
• Manuell häftning kan inte användas när maskinens ström har stängts av automatiskt.

Förhållandet mellan papperets orientering och häftningsresultatet

Papper	Papperets inmatningsriktning	Efter häftning

För efterbehandlaren krävs följande häftklammerkassett:
Häftklammerkassett (ca 5000 häftklamrar per kassett x tre kassetter)
MX-SCX1

När häftklamrarna tar slut i klammerkassetten visas ett meddelande på manöverpanelen. Följ anvisningarna för att byta ut klammerkassetten.

Byta häftklammerkassett

Öppna efterbehandlarens framlucka.

Tryck ned häftklammerbehållarens frigöringsspak och ta ut häftklammerbehållaren.

Dra ut häftklammerbehållaren åt höger.

Ta ut den tomma häftklammerkassetten ur häftklammerbehållaren.

Sätt in en ny häftklammerkassett i häftklammerbehållaren enligt bilden.

Skjut in häftklammerkassetten tills du hör ett klick.

Tryck in häftklammerbehållaren.

Skjut in häftklammerbehållaren tills du hör ett klick.

Stäng efterbehandlarens framlucka.

Gör en korrekturkopia med häftningsfunktionen för att kontrollera att häftningen utförs korrekt.
Häftning PÅ (utom sadelhäftning)
