Faxurile primite și hârtiile tipărite sunt livrate în această tavă.
Materialele de ieșire sunt livrate în această tavă. De asemenea, puteți distribui job-uri către separatorul de job-uri (tavă centrală) atunci când este instalată o unitate cu relee.
Acest dispozitiv alimentează hârtia automat și scanează originale cu mai multe coli. Originalele față-verso pot fi scanate automat. Pentru modelele BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/ BP-71C65, ambele fețe ale originalelor față-verso pot fi scanate automat în același timp.
Acest panou găzduiește
butonul [Alimentare], indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Există, de asemenea, un marcaj pentru zona punctului de
atingere NFC.
Folosiți tastatura
ca substitut pentru tastatura virtuală de pe panoul tactil. Când
nu este utilizată, aceasta poate fi depozitată sub panoul de operare.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Setați această tavă
ca tavă de ieșire, dacă este necesar.
Se folosește pentru
a îndoi și a scoate hârtia.
Se folosește pentru
a capsa hârtia. Se poate instala și un modul de perforare opțional
în cazul în care se dorește perforarea colilor tipărite. De asemenea,
puteți efectua manual capsarea.
Deschideți pentru
a comuta întrerupătorul principal pe "Pornit" sau pe "Oprit".
Deschideți pentru
a înlocui cartușul de toner.
Deschideți acest
capac pentru a porni sau a întrerupe alimentarea cu energie electrică
a echipamentului sau pentru a înlocui un cartuș de toner.
*1 În funcție de țară, regiune sau model, acesta poate fi instalat standard sau poate fi un dispozitiv periferic. Contactați dealerul sau cel mai apropiat reprezentant de service.
*2 Dispozitiv periferic.
*3 Dotare standard sau indisponibil în anumite țări și regiuni. Dotarea nu este disponibilă pentru anumite modele. Contactați dealerul sau cel mai apropiat reprezentant de service authorise.
Se folosește pentru
a capsa și împături hârtia.
Se poate instala și un modul de perforare opțional
în cazul în care se dorește perforarea colilor tipărite.
De asemenea, puteți efectua manual capsarea.
UNITATE DE FINISARE CU CAPSARE TIP BROȘURĂ (MODUL DE STIVUIRE DE MARI DIMENSIUNI)
Releu între echipament
și unitatea de finisare, unitatea de finisare (modul de stivuire
de mari dimensiuni), unitatea de finisare cu capsare tip broșură
sau unitatea de finisare cu capsare tip broșură (modul de stivuire
de mari dimensiuni).
Acest senzor detectează
prezența unei persoane care se apropie de echipament și activează
automat echipamentul din modul de inactivitate. (doar în Modul senzor
de mișcare)
Puteți utiliza capacul
pe post de platformă de lucru sau pentru a așeza temporar documente
sau un dispozitiv mobil.
Precautii
Utilizați această
tavă pentru alimentarea manuală cu hârtie.
Când încărcați hârtie mai mare de A4R sau 8-1/2"
x 11"R, trageți ghidajul extensibil.
Stocați hârtia în
această tavă.
Se folosește pentru
a capsa hârtia. Se poate instala și un modul de perforare opțional
în cazul în care se dorește perforarea colilor tipărite.
Se folosește pentru
a capsa și împături hârtia. Se poate instala și un modul de perforare
opțional în cazul în care se dorește perforarea colilor tipărite.
Se folosește pentru
a capsa hârtia. Se poate instala și un modul de perforare opțional
în cazul în care se dorește perforarea colilor tipărite. De asemenea,
puteți efectua manual capsarea.
Această unitate este
utilizată pentru a perfora găuri în materiale tipărite. Necesită
o unitate de finisare internă, o unitate de finisare, o unitate
de finisare (modul de stivuire de mari dimensiuni), o unitate de
finisare cu capsare tip broșură sau o unitate de finisare cu capsare
tip broșură (modul de stivuire de mari dimensiuni).
Stocați hârtia în
această tavă.
TAVA 1 - 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550/2X550/ 3X550/550&2100 COLI DE HÂRTIE)
Stocați hârtia în
această tavă.
TAVA 1 - 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550/2X550/ 3X550/550&2100 COLI DE HÂRTIE)
Stocați hârtia în
această tavă.
TAVA 1 - 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550/2X550/ 3X550/550&2100 COLI DE HÂRTIE)
Stocați hârtia în această tavă.
TAVA 1 - 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550/2X550/ 3X550/550&2100 COLI DE HÂRTIE)
Stocați hârtia în
această tavă.
TAVA 3- 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550&2100 COLI DE HÂRTIE)
Stocați hârtia în
această tavă.
TAVA 3- 4 (CÂND ESTE INSTALAT UN STAND/SERTAR PENTRU 550&2100 COLI DE HÂRTIE)
*1 Dispozitiv periferic. Dotare standard sau dotare indisponibilă în anumite țări și regiuni. Dotarea nu este disponibilă pentru anumite modele. Contactați dealerul sau cel mai apropiat reprezentant de service.
*2 Acest dispozitiv poate fi prevăzut doar pe BP-61C31/BP-61C36/BP-61C45/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65.
Se folosește pentru
a porni echipamentul.
Când utilizați funcțiile de fax sau fax prin Internet, întrerupătorul
trebuie să fie mereu în poziția "
".
Acest cartuș conține
toner.
Când tonerul din cartuș se termină, înlocuiți-l
cu unul nou.
Acest recipient colectează
excesul de toner rezultat în urma operației de tipărire.
ÎNLOCUIREA RECIPIENTULUI DE COLECTARE A TONERULUI
Aici este aplicată
căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte.Pe perioada tipăririi
color integrale, imaginile de toner ale celor patru culori de pe
cilindrii fotoconductori sunt combinate pe cureaua de transfer.
Pe perioada tipăririi alb negru, doar imaginea neagră
de toner este transferată pe cureaua de transfer.
Precautii
Nu atingeți sau deteriorați cureaua de transfer.Pentru a îndepărta
o coală alimentată incorect, ridicați acest mâner pentru a deschide
capacul din partea dreaptă.
Deschideți acest
capac pentru a elimina o coală alimentată incorect.
Această unitate se
folosește pentru întoarcerea hârtiei în cazul efectuării unei tipăriri
față-verso. Deschideți acest capac pentru a elimina o coală alimentată
incorect.
Apăsați acest buton
când trebuie să deblocați dispozitivul de blocare a recipientului
de colectare a tonerului pentru a îl înlocui.
Scoateți acest mâner
și prindeți-l în timpul mutării echipamentului.
Deschideți pentru
a îndepărta colile alimentate incorect din tăvile 2, 3 și 4.
Deschideți pentru
a îndepărta colile alimentate incorect din tava 1.
BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/BP-51C65/BP-61C31/BP-61C36/BP-61C45
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65

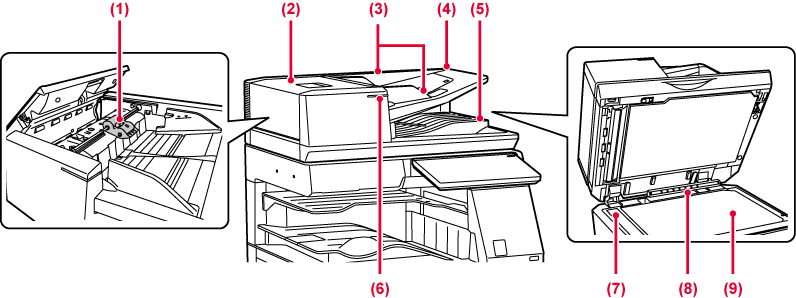

Această rolă se rotește
pentru a alimenta originalul în mod automat.
Deschideți acest
capac pentru a elimina un original alimentat incorect.
Capacul este de asemenea deschis pentru a curăța
rola de alimentare cu hârtie.
Aceste ghiduri garantează
că originalele sunt scanate corect.
Reglați ghidajele pentru originale corespunzător
lățimii hârtiei.
Așezați originalul.
Așezați originalul cu fața de tipărire în sus.
Originalul este evacuat
în această tavă după scanare.
Acest indicator se aprinde când documentul este încărcat corect în tava alimentatorului de documente.
Originalele amplasate
în alimentatorul automat de documente sunt scanate aici.
CURĂȚAREA GEAMULUI PENTRU DOCUMENTE ȘI A ALIMENTATORULUI AUTOMAT DE DOCUMENTE
Această unitate detectează
dimensiunea unui original așezat pe geamul pentru documente.
Dacă doriți să scanați
cărți sau alte originale groase care nu pot fi alimentate prin alimentatorul
automat de documente, amplasați-le pe acest geam.
.png)
Când se utilizează
funcția fax a echipamentului, la această mufă se poate conecta un
telefon interior.
Când utilizați funcția
fax a echipamentului, conectați linia de telefon la această mufă.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Acceptă USB 2.0 (Hi-Speed) și USB3.0 (SuperSpeed).
Echipamentul nu utilizează
acest conector.
Conectați cablul
LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Asigurați-vă că conectați
cablul de împământare la cablul de alimentare al echipamentului.
* Dispozitiv periferic
Această secțiune prezintă denumirile și
funcțiile componentelor de pe panoul de operare.
Acest indicator se
aprinde când alimentarea cu energie a echipamentului este activată
și când un utilizator se conectează la aparat.
Mesajele și tastele
se afișează pe ecranul panoului tactil.
Operați echipamentul prin atingerea directă a tastelor afișate.
Acest indicator luminează
când întrerupătorul principal al echipamentului este în poziția
„”.
Luminează intermitent în albastru când butonul [Alimentare]
nu funcționează imediat ce este pornit întrerupătorul principal.
De asemenea, acest indicator va lumina intermitent
în albastru la primirea datelor de la imprimantă.
Acest indicator luminează intermitent în galben
în timpul modului Oprire automată a alimentării.
Utilizați acest buton
pentru a porni și opri aparatul și pentru a intra în modul de economisire
a energiei.
Puteți conecta ușor
un dispozitiv mobil la echipament atingând dispozitivul mobil.
Precautii
La PORNIREA/OPRIREA echipamentului, la autentificarea
utilizatorului atunci când utilizatorul s-a conectat utilizând cardul
IC sau NFC, la conectarea unei memorii USB la echipament, la pornirea
unei lucrări pe panoul de control al echipamentului sau în timpul
reglării imaginii sau la adăugarea tonerului, atunci când este recepționat
un fax sau a apărut o eroare pe echipament, ledul luminează în albastru,
alb și portocaliu ca răspuns la o solicitare/operație a utilizatorului
pentru a comunica utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model de iluminare 1 |
Când alimentarea este pornită prin operarea utilizatorului sau senzorul de mișcare, când alimentarea este oprită prin operarea utilizatorului, când alimentarea este restabilită din modul de repaus *1, când alimentarea este comutată în modul de repaus*1 și când o lucrare (copiere, scanare, fax) este pornită de la panoul de operare. |
|
Model de iluminare 2 |
În timpul autentificării utilizatorului, la conectarea utilizatorului utilizând un card IC sau NFC Conectarea unei memorii USB la echipament |
|
|
Model de iluminare 3 |
Când utilizatorii trebuie să aștepte, în timpul ajustării calității imaginii sau la adăugarea tonerului |
|
|
Alb |
Intermitent |
Este recepționat un fax. Când separatorul de operații (tava superioară) sau unitatea tăvii de ieșire (tava dreaptă) este utilizat(ă) pentru ieșire, acesta luminează intermitent până la înlăturarea materialului eliberat. |
|
Portocaliu |
Continuu*2 |
Erori care nu întrerup funcționarea echipamentului, precum înlocuirea recipientului de colectare a tonerului. |
|
Intermitent*2 |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă și tonerul consumat. |
*1 Indicatorul luminos se aprinde atunci când alimentarea este pornită sau oprită direct de către utilizator sau când aparatul este restabilit din modul de repaus. Ledul de informații nu se aprinde atunci când imprimanta nu este operată direct de către utilizator, cum ar fi când se primește o lucrare de imprimare sau când oprirea automată programată este activată sau oprită.
*2 Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
Model
de iluminare 1
După iluminarea sporadică, toate indicatoarele luminoase se
aprind simultan și apoi se sting.
