AUTOMATICKÝ PODAVAČ DOKUMENTŮ

Tato část vysvětluje, jak vkládat originály do automatického podavače dokumentů.

V případě potřeby do automatického podavače dokumentů vkládejte originály různých velikostí společně. V takovém případě slouží k nastavení možnosti [Smíš. vel. originálu] funkce "Ostatní" v každém režimu.
Kombinace formátů dokumentů, které lze zakládat, najdete na následujících stránkách.

SKENOVÁNÍ ORIGINÁLŮ S RŮZNOU VELIKOSTÍ (ORIGINÁL SMÍŠENÉ VELIKOSTI)

Před vložením originálů do zásobníku podavače dokumentů z nich musíte odstranit všechny sešívací sponky nebo svorky na papír.
Jsou-li na originálech vlhká místa od korekčního laku, inkoustu či lepidla, před kopírováním originálů počkejte, dokud neuschnou. Jinak se mže zašpinit vnitřek přístroje nebo sklo pro dokumenty.
Nepoužívejte následující originály. Může dojít k nesprávné detekci velikosti originálu, uvíznutí originálu nebo zašpinění. Transparentní fólie nebo jiné transparentní materiály pro záložní kopie, pauzovací papír, kopírovací papír, termopapír nebo originály vytištěné pomocí termotransferové pásky nesmí být podávány přes podavač dokumentů. Originály vkládané do podavače nesmí být poškozené, zmačkané, přeložené, volně slepené nebo s vystřihovanými otvory. Originály s více vyděrovanými otvory, jiné než děrovaný papír s dvěma nebo třemi otvory, se nemusí správně podat.
V závislosti na stavu, materiálu, tvaru nebo způsobu zpracování vizitky není někdy možné její správné načtení. (Vizitky lze nastavit v automatickém podavači dokumentů u modelů BP-71M31/BP-71M36/BP-71M45/BP-71M55/ BP-71M65.)
Když používáte originály se dvěma nebo třemi otvory, umístěte je tak, aby byl děrovaný okraj vzdálený od štěrbiny pro vstup dokumentů zásobníku podavače dokumentů. Zadejte orientaci originálu pomocí volby [Originál].

V závislosti na stavu originálu, typu papíru, teplotě a vlhkosti prostředí, v němž se zařízení provozuje, se může stát, že bude zavedeno více listů papíru zároveň, dojde k nesprávnému načtení nebo že vysunuté originály nebudou dokonale vyrovnané.

Při kopírování: Nastavte rozlišení na 600 x 600 dpi.
Při přenosu skenu: použijte „náhled“.

Když se dokument vysune do výstupního zásobníku originálů v automatickém podavači dokumentů, upevněte rameno pro fixaci papíru uprostřed v horní části.

Povolené velikosti originálů

Minimální velikost originálu	Maximální velikost originálu
Standardní formát (Minimální velikost, kterou lze detekovat automaticky) A6R: 105 mm (podélně) × 148 mm (příčně) 1 5- 1/2" (šířka) × 8- 1/2" (délka)1 A5: 148 mm (podélně) × 210 mm (příčně) 2 5- 1/2" (šířka) × 8- 1/2" (délka)2 Nestandardní formát (minimální formát, který lze zadat ručně) 51 mm (podélně) x 128 mm (příčně)1 2- 1/64" (podélně) x 5- 3/64" (příčně) 1 Vizitka: 51 mm (podélně) x 89 mm (příčně) 1 131 mm (podélně) x 140 mm (příčně)2 5- 1/8" (šířka) × 5- 1/2" (délka)*2	Standardní formát (Maximální velikost, kterou lze detekovat automaticky) A3: 297 mm (podélně) x 420 mm (příčně) 11" (podélně) x 17" (příčně) A3W (12" × 18") nelze použít. Nestandardní formát (maximální formát, který lze zadat ručně) Režim kopírování: 297 mm (podélně) x 432 mm (příčně) 11- 5/8" (podélně) x 17" (příčně) Fax/Režim obrazu při odesílání: 297 mm (šířka) × 1000 mm (délka) 11" (podélně) × 39 - 3/8" (příčně)

Minimální velikost originálu

Maximální velikost originálu

Standardní formát

(Minimální velikost, kterou lze detekovat automaticky)

A6R: 105 mm (podélně) × 148 mm (příčně) *1

5- 1/2" (šířka) × 8- 1/2" (délka)*1

A5: 148 mm (podélně) × 210 mm (příčně) *2

5- 1/2" (šířka) × 8- 1/2" (délka)*2

Nestandardní formát

(minimální formát, který lze zadat ručně)

51 mm (podélně) x 128 mm (příčně)*1

2- 1/64" (podélně) x 5- 3/64" (příčně) *1

Vizitka: 51 mm (podélně) x 89 mm (příčně) *1

131 mm (podélně) x 140 mm (příčně)*2

5- 1/8" (šířka) × 5- 1/2" (délka)*2

Standardní formát

(Maximální velikost, kterou lze detekovat automaticky)

A3: 297 mm (podélně) x 420 mm (příčně)

11" (podélně) x 17" (příčně)

A3W (12" × 18") nelze použít.

Nestandardní formát

(maximální formát, který lze zadat ručně)

Režim kopírování:

297 mm (podélně) x 432 mm (příčně)

11- 5/8" (podélně) x 17" (příčně)

Fax/Režim obrazu při odesílání:

297 mm (šířka) × 1000 mm (délka)

11" (podélně) × 39 - 3/8" (příčně)

Má-li originál nestandardní velikost, postupujte podle popisu níže pro režim, který používáte.

KOPÍRKA: "ULOŽENÍ ČASTO POUŽÍVANÝCH VELIKOSTÍ ORIGINÁLŮ"
FAX: " ZADÁNÍ SKENOVANÉ VELIKOSTI ORIGINÁLU POMOCÍ ČÍSELNÝCH HODNOT"
ODESLÁNÍ OBRAZU: " ZADÁNÍ SKENOVANÉ VELIKOSTI ORIGINÁLU POMOCÍ ČÍSELNÝCH HODNOT"

V režimu faxu nebo odesílání obrazu musíte pro zavedení originálu o délce 1 000 mm (39 3/8") nastavit rozměr skenování na [Dl. velik.]. V režimu faxu viz „ ZADÁNÍ VELIKOSTI SKENOVÁNÍ ORIGINÁLU VE VELIKOSTI PAPÍRU“ a „ ZADÁNÍ SKENOVANÉ VELIKOSTI ORIGINÁLU POMOCÍ ČÍSELNÝCH HODNOT“, v režimu odesílání obrazu viz „ ZADÁNÍ VELIKOSTI SKENOVÁNÍ ORIGINÁLU VE VELIKOSTI PAPÍRU“ a „ ZADÁNÍ SKENOVANÉ VELIKOSTI ORIGINÁLU POMOCÍ ČÍSELNÝCH HODNOT“.

Povolené gramáže originálu

BP-51M26/BP-51M31/BP-51M36/ BP-51M45/BP-51M55/BP-51M65	Jednostranné skenování: 35 až 128 g/m² (9 až 32 lb bond) Oboustranné skenování: 50 až 105 g/m² (13 až 28 lb bond)
BP-71M31/BP-71M36/BP-71M45/ BP-71M55/BP-71M65	Jednostranné skenování: 35 až 220 g/m² (kancelářský 9 lb až obálkový 80 lb) Oboustranné skenování: 50 až 220 g/m² (kancelářský 13 lb až obálkový 80 lb) Vizitka: Tloušťka 0,1 až 0,2 mm.

BP-51M26/BP-51M31/BP-51M36/ BP-51M45/BP-51M55/BP-51M65

Jednostranné skenování: 35 až 128 g/m² (9 až 32 lb bond)

Oboustranné skenování: 50 až 105 g/m² (13 až 28 lb bond)

BP-71M31/BP-71M36/BP-71M45/ BP-71M55/BP-71M65

Jednostranné skenování: 35 až 220 g/m² (kancelářský 9 lb až obálkový 80 lb)

Oboustranné skenování: 50 až 220 g/m² (kancelářský 13 lb až obálkový 80 lb)

Vizitka: Tloušťka 0,1 až 0,2 mm.

Pro skenování originálů o gramáži 35 až 49 g/m² (9 až 13 lb kancelářského) použijte možnost „Pomalé skenov.“ ve funkci „Ostatní“. Skenování bez použití režimu "Pomalé skenov." může způsobit zasekávání originálů.
Pokud je na tiskárně BP-51M26 / BP-51M31 / BP-51M36 / BP-51M45 / BP-51M55 / BP-51M65 zvolen "Pomalé skenov.", není možné automatické oboustranné skenování.
Při skenování originálů o gramáži 158 až 220 g/m²(32 lb kancelářského až 80 lb obálkového) u modelů BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65 použijte „Skenování silného papíru“ ve funkci „Ostatní“.
Při skenování bez použití možnosti „Sken. těžkého papíru“ může docházet k zasekávání originálu.

Ověřte, že na skle pro dokumenty není žádný originál.

Provětrejte originál rychlým prolistováním.

Originál před vložením do zásobníku dobře prolistujte. Není-li originál prolistován, může se podat více listů najednou a způsobit tak zaseknutí.

Vložte originál.

BP-51M26/BP-51M31/BP-51M36/BP-51M45/BP-51M55/ BP-51M65:
Lze vložit až 100 listů.
BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65:
Lze vložit až 300 listů.
Po dokončení skenování s pomocí automatického podavače dokumentů, vyjměte originály z výstupního zásobníku originálů.

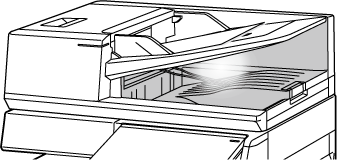

PREVENTIVNÍ KONTROLKA UPOZORŇUJÍCÍ NA ZANECHÁNÍ ORIGINÁLU

Abyste nezapomínali originály v zařízení, automatický podavač dokumentů (BP-71M31/BP-71M36/BP-71M45/ BP-71M55/BP-71M65) má na horní straně výstupního zásobníku originálu kontrolku.
Tato kontrolka detekuje dokument v automatickém podavači dokumentů a začne blikat po výstupu posledního originálního dokumentu z výstupního zásobníku originálu.

Zhasnutí kontrolky

Preventivní kontrolka upozorňující na zanechání originálu se zhasne v následujících případech.

Při odebrání naskenovaného originálu
Po třikrát opakovaném trojím zablikání kontrolky upozorňující na zanechání originálu
Když je do automatického podavače dokumentů vložen nový originál a zahájena úloha
Když se zařízení přepne do režimu spánku
Když je použití automatického podavače dokumentů zakázáno

Když preventivní kontrolka upozorňující na zanechání originálu zůstane blikat, umístění originálu na sklo dokumentů ji nezhasne.
Preventivní kontrolka upozorňující na zanechání originálu nezhasne při pouhém položení originálu do automatického podavače dokumentů.
Preventivní kontrolka upozorňující na zanechání originálu nezhasne, ani když je ovládací panel vypnutý.
Pokud preventivní kontrolka upozorňující na zanechání originálu zhasne, nebude blikat, ani když v automatickém podavači dokumentů zůstal originál.

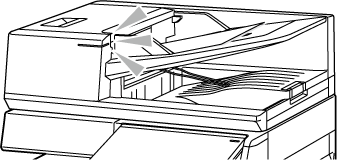

KONTROLKA NASTAVENÍ ORIGINÁLU

U modelů BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65, se kontrolka nastavení originálu rozsvítí, jestliže je dokument založen do zásobníku podavače dokumentu správně.
Při rozsvícené kontrolce nastavení originálu si může i uživatel, pro něhož by to bylo jinak obtížné, ověřit, že byl dokument naložen do zásobníku podavače dokumentu.

ZAMEZENÍ ŠIKMÉHO PODÁVÁNÍ

Modely BP-71M31, BP-71M36, BP-71M45, BP-71M55 a BP-71M65 jsou vybaveny funkcí zamezení šikmého podávání. Při zavedení dokumentu v šikmé poloze funkce zastaví zavádění dokumentu jako v případě zaseknutého papíru.

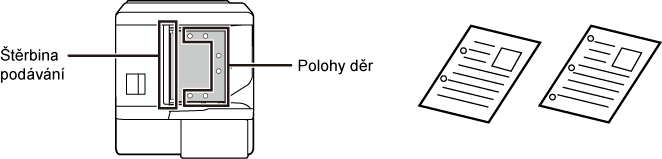

ROZPOZNÁNÍ DVOJÍHO PODÁVÁNÍ

Funkce detekce dvojího podávání je k dispozici po připojení sady pro rozpoznávání dvojího podávání periferního zařízení k automatickému podavači dokumentů BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65.
Tento automatický podavač dokumentu je vybaven funkcí rozpoznání dvojího podání.
Pokud se pokusíte naskenovat více originálů současně, skenování se zastaví jako v případě zaseknutého dokumentu.
