AUTOMATYCZNY PODAJNIK DOKUMENTÓW (ADF)

W tej części opisano sposób umieszczania oryginałów w automatycznym podajniku dokumentów.

Jeżeli zachodzi taka potrzeba, można umieścić oryginały w różnych formatach w automatycznym podajniku dokumentów. W takim przypadku użyj funkcji "Inne" w każdym z trybów, aby ustawić oryginały o różnych formatach ([Orygin. o Róż. Form.]).
W poniższych punktach opisano możliwe do ładowania kombinacje rozmiarów dokumentów.

SKANOWANIE ORYGINAŁÓW O RÓŻNYCH FORMATACH (ORYGINAŁ O RÓŻNYCH FORMATACH)

Przed włożeniem oryginałów do tacy podajnika dokumentów, upewnij się, że usunięto z nich zszywki i spinacze.
Jeśli oryginały posiadają wilgotne plamy od korektora, atramentu lub kleju, przed wykonywaniem kopii poczekaj aż wyschną. W przeciwnym wypadku może dojść do zabrudzenia wnętrza urządzenia lub szyby dokumentów.
Nie używaj poniższych oryginałów. Może to prowadzić do niewłaściwego wykrywania formatu oryginałów, nieprawidłowego podawania oryginałów i powstawania smug. W podajniku nie należy umieszczać przeźroczystej folii lub innego przeźroczystego materiału do wykonywania kopii zapasowej, kalki technicznej, papieru samokopiującego, papieru termicznego lub oryginałów z nadrukiem termotransferowym. Oryginały umieszczane w podajniku dokumentów nie powinny być uszkodzone, pogniecione, pozaginane, posklejane, z powycinanymi otworami. Oryginały z wieloma otworami po dziurkowaniu, z inną liczbą otworów niż dwa lub trzy mogą być podawane nieprawidłowo.
Poprawne skanowanie wizytówki może nie być możliwe w zależności od jej stanu, materiału, kształtu lub metody przetwarzania (wizytówki można ustawić w automatycznych podajnikach dokumentów w modelach BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65).
Jeśli układasz oryginały z dwoma lub czterema otworami, układaj je krawędzią z otworami z dala od otworu pobierającego tacy podajnika dokumentów. Określ orientację oryginału za pomocą opcji [Oryginał].

W zależności od stanu oryginału, rodzaju papieru oraz temperatury i wilgotności otoczenia, w którym użytkowane jest urządzenie, może dojść do jednoczesnego pobrania wielu arkuszy i do ich nieprawidłowego skanowania, ewentualnie wysuwane oryginały mogą nie być ze sobą wyrównane.

W odniesieniu do kopiowania: Ustaw rozdzielczość na 600 x 600 dpi
W przypadku przesyłania skanu: użyj opcji "Podgląd"

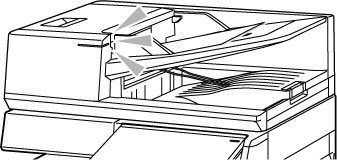

Jeśli dokument zawinie się w części dostarczania oryginału na automatycznym podajniku dokumentów, unieś środkowe ramię.

Dozwolone formaty oryginału

Minimalny format oryginału	Maksymalny format oryginału
Format standardowy (Najmniejszy format, który może zostać wykryty automatycznie) A6R: 105 mm (pionowo) × 148 mm (poziomo) 1 5-1/2" (pionowo) × 8-1/2" (poziomo)1 A5: 148 mm (pionowo) × 210 mm (poziomo) 2 5-1/2" (pionowo) × 8-1/2" (poziomo)2 Format niestandardowy (Najmniejszy format, który może zostać wprowadzony ręcznie) 51 mm (pionowo) x 128 mm (poziomo)1 2-1/64" (pionowo) x 5-3/64" (poziomo)1 Wizytówka: 51 mm (pionowo) x 89 mm (poziomo) 1 131 mm (pionowo) x 140 mm (poziomo)2 5-1/8" (pionowo) × 5-1/2" (poziomo)*2	Format standardowy (Największy format, który może zostać wykryty automatycznie) A3: 297 mm (pionowo) x 420 mm (poziomo) 11" (pionowo) x 17" (poziomo) Format A3W (12" × 18") nie jest obsługiwany. Format niestandardowy (Największy format, który może zostać wprowadzony ręcznie) Tryb kopiowania: 297 mm (pionowo) x 432 mm (poziomo) 11-5/8" (pionowo) x 17" (poziomo) Tryb faksu/wysyłania obrazu: 297 mm (pionowo) × 1000 mm (poziomo) 11" (pionowo) × 39-3/8" (poziomo)

Minimalny format oryginału

Maksymalny format oryginału

Format standardowy

(Najmniejszy format, który może zostać wykryty automatycznie)

A6R: 105 mm (pionowo) × 148 mm (poziomo) *1

5-1/2" (pionowo) × 8-1/2" (poziomo)*1

A5: 148 mm (pionowo) × 210 mm (poziomo) *2

5-1/2" (pionowo) × 8-1/2" (poziomo)*2

Format niestandardowy

(Najmniejszy format, który może zostać wprowadzony ręcznie)

51 mm (pionowo) x 128 mm (poziomo)*1

2-1/64" (pionowo) x 5-3/64" (poziomo)*1

Wizytówka: 51 mm (pionowo) x 89 mm (poziomo) *1

131 mm (pionowo) x 140 mm (poziomo)*2

5-1/8" (pionowo) × 5-1/2" (poziomo)*2

Format standardowy

(Największy format, który może zostać wykryty automatycznie)

A3: 297 mm (pionowo) x 420 mm (poziomo)

11" (pionowo) x 17" (poziomo)

Format A3W (12" × 18") nie jest obsługiwany.

Format niestandardowy

(Największy format, który może zostać wprowadzony ręcznie)

Tryb kopiowania:

297 mm (pionowo) x 432 mm (poziomo)

11-5/8" (pionowo) x 17" (poziomo)

Tryb faksu/wysyłania obrazu:

297 mm (pionowo) × 1000 mm (poziomo)

11" (pionowo) × 39-3/8" (poziomo)

W przypadku niestandardowego formatu papieru należy zapoznać się z treścią odpowiedniego objaśnienia dla używanego trybu pracy zamieszczonego poniżej.

KOPIARKA: "PROGRAMOWANIE CZĘSTO UŻYWANYCH FORMATÓW ORYGINAŁÓW"
FAKS: " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU PRZY UŻYCIU WARTOŚCI LICZBOWYCH"
WYSYŁANIE OBRAZÓW: " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU PRZY UŻYCIU WARTOŚCI LICZBOWYCH"

Aby w trybie faksu lub wysyłania obrazów załadować oryginał o długości 1000 mm (39-3/8"), ustaw rozmiar skanu na [Duża dług.]. Więcej informacji na temat skanowania w trybie faksu zawierają punkty " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU W PRZEŁOŻENIU NA FORMAT PAPIERU" oraz " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU PRZY UŻYCIU WARTOŚCI LICZBOWYCH", natomiast w trybie wysyłania obrazu – punkty " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU W PRZEŁOŻENIU NA FORMAT PAPIERU" i " USTAWIANIE FORMATU SKANOWANIA ORYGINAŁU PRZY UŻYCIU WARTOŚCI LICZBOWYCH".

Dozwolone gramatury oryginału

BP-51M26/BP-51M31/BP-51M36/ BP-51M45/BP-51M55/BP-51M65	Skanowanie 1-stronne: 35 do 128 g/m² (bond 9 do 32 funtów) Skanowanie 2-stronne: 50 do 105 g/m² (13 do 28 funtów typu bond)
BP-71M31/BP-71M36/BP-71M45/ BP-71M55/BP-71M65	Skanowanie 1-stronne: 35 do 220 g/m² (9 do 80 funtów) Skanowanie 2-stronne: 50 do 220 g/m² (13 do 80 funtów) Wizytówka: Grubość od 0,1 mm do 0,2 mm

BP-51M26/BP-51M31/BP-51M36/ BP-51M45/BP-51M55/BP-51M65

Skanowanie 1-stronne: 35 do 128 g/m² (bond 9 do 32 funtów)

Skanowanie 2-stronne: 50 do 105 g/m² (13 do 28 funtów typu bond)

BP-71M31/BP-71M36/BP-71M45/ BP-71M55/BP-71M65

Skanowanie 1-stronne: 35 do 220 g/m² (9 do 80 funtów)

Skanowanie 2-stronne: 50 do 220 g/m² (13 do 80 funtów)

Wizytówka: Grubość od 0,1 mm do 0,2 mm

Do skanowania oryginałów o gramaturze od 35 do 49 g/m ² (9 do 13 funtów typu bond) użyj funkcji "Tr. Pow. Skan." w menu "Inne". Skanowanie bez użycia funkcji "Tr. Pow. Skan." może powodować zacięcia oryginału.
Gdy w modelu BP-51M26 / BP-51M31 / BP-51M36 / BP-51M45 / BP-51M55 / BP-51M65 wybrano opcję "Tr. Pow. Skan.", automatyczne skanowanie 2-stronne nie jest możliwe.
Aby w modelach BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65 skanować oryginały o gramaturze od 158 do 220 g/m²(32 funty typu bond do 80 funtów, okładka), użyj funkcji "Skan. grub. papieru" w menu "Inne".
Skanowanie bez użycia funkcji „Skan. grub. papieru” może powodować zacięcia oryginału.

Upewnij się, że żaden oryginał nie pozostał na szybie dokumentów.

Przetasuj dobrze oryginał.

Przed załadowaniem oryginał dobrze go przetasuj. Jeśli oryginał nie zostanie przetasowany, może nastąpić podawanie wielu arkuszy naraz oraz zacięcie.

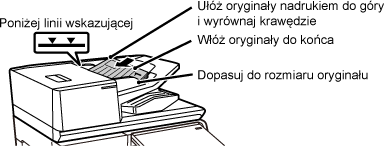

Ułóż oryginał.

BP-51M26/BP-51M31/BP-51M36/BP-51M45/BP-51M55/ BP-51M65:
Można włożyć do 100 arkuszy.
BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65:
Można włożyć do 300 arkuszy.
Po zakończeniu skanowania z automatycznego podajnika dokumentów zdejmij oryginały z tacy na dokumenty wychodzące.

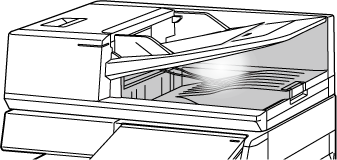

LAMPKA INOFRMUJĄCA O POZOSTAWIONYM ORYGINALE

Aby zapobiec pozostawieniu oryginalnych dokumentów w urządzeniu, automatyczny podajnik dokumentów (BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65) jest wyposażony w lampkę na tacy wyjścia oryginałów.
Lampka ta wykrywa dokumenty w automatycznym podajniku i zaczyna migać, gdy ostatni z oryginałów trafia na tacę wyjścia.

Wyłączanie lampki

Lampka informująca o pozostawionym oryginale wyłącza się w następujących przypadkach:

Po usunięciu zeskanowanego oryginału
Lampka informująca o pozostawionym oryginale miga w trzech cyklach po trzy razy
Po umieszczeniu nowego oryginału w automatycznym podajniku dokumentów i rozpoczęciu pracy
Gdy urządzenie przejdzie w tryb uśpienia
Gdy korzystanie z automatycznego podajnika dokumentów nie jest dozwolone

Gdy lampka informująca o pozostawionym oryginale miga, umieszczenie oryginału na szybie dokumentów nie wyłączy jej działania.
Lampka informująca o pozostawionym oryginale nie wyłączy się po umieszczeniu oryginału w automatycznym podajniku dokumentów.
Lampka informująca o pozostawionym oryginale nie wyłączy się nawet po wyłączeniu panelu sterowania.
Jeśli lampka informująca o pozostawionym oryginale wyłączy się, nie będzie migać, nawet jeśli oryginał zostanie pozostawiony w automatycznym podajniku dokumentów.

WSKAŹNIK USTAWIENIA ORYGINAŁU

W modelach BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65 wskaźnik ustawienia oryginału świeci, gdy dokument jest prawidłowo umieszczony na tacy podajnika dokumentów.
Jeśli wskaźnik ustawienia oryginału świeci, użytkownik mający trudności z potwierdzeniem, czy dokument jest umieszczony na tacy podajnika dokumentów, może potwierdzić, że dokument został umieszczony.

ZAPOBIEGANIE KRZYWEMU PODAWANIU

Model BP-71M31, BP-71M36, BP-71M45, BP-71M55 lub BP-71M65 jest wyposażony w funkcję zapobiegania krzywemu podawaniu. Gdy dokument zostanie załadowany pod kątem, funkcja zatrzyma ładowanie w wyniku błędu podawania.

WYKRYWANIE PODWÓJNEGO POBIERANIA

Funkcja wykrywania podwójnego pobierania jest dostępna po podłączeniu zestawu wykrywania podwójnego pobierania dla urządzenia peryferyjnego do automatycznego podajnika dokumentów w modelach BP-71M31/BP-71M36/ BP-71M45/BP-71M55/BP-71M65.
Ten automatyczny podajnik dokumentów jest wyposażony w funkcję wykrywania podwójnego pobierania.
Podjęcie próby skanowania wielu oryginałów jednocześnie spowoduje zatrzymanie skanowania w wyniku zacięcia dokumentów.
