UNITATE DE FINISARE CU CAPSARE TIP BROȘURĂ (MODUL DE STIVUIRE DE MARI DIMENSIUNI)

Acesta include funcția offset care sortează hârtia prin intercalarea fiecărui set de hârtie, funcția sortare capsare care capsează fiecare set de coli tipărite, funcția de capsare pe mijloc care capsează în mod automat mijlocul colilor și le împătură în două și funcția de împăturare a hârtiei care împătură hârtia în două. De asemenea, puteți efectua manual capsarea.
Pentru a perfora hârtiile tipărite, instalați modulul opțional de perforare.

DENUMIRILE PIESELOR

Tavă de ieșire (tavă superioară): Această tavă este glisantă. Pentru a tipări pe hârtie de mari dimensiuni, precum A3 (11" x 17"), extindeți tava.
Tavă de ieșire (tavă inferioară): Documentele rezultate capsate și decalate sunt scoase în această tavă.
Această tavă este glisantă. Pentru a tipări pe hârtie de mari dimensiuni, precum A3 (11" x 17"), extindeți tava.
Tastă pentru capsare manuală: Apăsați pentru a efectua capsarea manuală.
Capac superior: Deschideți acest capac pentru a elimina o coală alimentată incorect.
Fantă de inserție: Așezați în această fantă hârtia pe care doriți să o capsați. Grosime maximă 9 mm.
Tavă pentru coli capsate pe mijloc: Colile legate și capsate sunt livrate în această tavă.
Capac frontal jos: Deschideți acest capac pentru a înlocui cartușul cu capse, a remedia un blocaj de capse sau a îndepărta hârtia alimentată incorect.
Capac frontal sus: Deschideți acest capac pentru a înlocui cartușul cu capse, a remedia un blocaj de capse sau a îndepărta hârtia alimentată incorect.

Pentru a instala o unitate de finisare cu capsare tip broșură (modul de stivuire de mari dimensiuni), sunt necesare o unitate de transmitere coli și un stand/sertar pentru 550/2x550/3x550/550&2100 coli de hârtie.
Nu puneți obiecte grele pe unitatea de finisare cu capsare tip broșură (modul de stivuire de mari dimensiuni) și nu exercitați presiune mare asupra unității de finisare și legare cu capsare pe mijloc (modul de stivuire de mari dimensiuni).
Aveți grijă când porniți echipamentul și când tipăriți, deoarece tava se poate deplasa în sus și în jos.
O unitate de finisare cu capsare tip broșură (modul de stivuire de mari dimensiuni) nu poate fi instalată simultan cu o unitate de finisare internă, o unitate de finisare, o unitate de finisare (modul de stivuire de mari dimensiuni) sau o unitate de finisare cu capsare tip broșură.

CUM SĂ CAPSAȚI MANUAL

Puteți efectua manual capsarea.
Asigurați-vă că tasta pentru capsare manuală este aprinsă în culoarea verde.

Așezați în fanta de inserție hârtia pe care doriți să o capsați.

Când așezați hârtia, tasta pentru capsare manuală luminează intermitent în culoarea verde.
După două secunde, capsarea este începută automat.

Pentru a capsa înaintea orei de începere a capsării automate, apăsați tasta pentru capsare manuală.

Capsarea manuală nu poate fi executată în timpul unei activități de capsare.
Capsarea manuală nu poate fi executată în timpul modului de oprire automată.

Relația dintre orientarea hârtiei și rezultatul capsării

Hârtie	Orientarea hârtiei atunci când este introdusă	După capsare

CONSUMABILE

Unitatea de finisare și legare cu capsare la mijloc (modul de stivuire de mari dimensiuni) necesită următorul cartuș de capse:

Unitate de finisare

Cartuș de capse (aproximativ 5000 de capse per cartuș x trei cartușe)
MX-SC11

Unitate de capsare pe mijloc

Cartuș de capse (aproximativ 2000 de capse per cartuș × patru cartușe)
MX-SC12

ÎNTREȚINEREA UNITĂȚII DE FINISARE CU CAPSARE TIP BROȘURĂ (MODUL DE STIVUIRE DE MARI DIMENSIUNI)

Dacă s-au terminat capsele din cartușul cu capse, pe panoul operațional va fi afișat un mesaj. Pentru a înlocui cartușul cu capse, urmați indicațiile din procedura de operare.

Înlocuirea cartușului de capse (unitatea de finisare)

Deschideți capacul frontal superior.

Scoateți cutia de capse.

Înlocuiți cartușul de capse gol.

Introduceți un cartuș nou cu capse în cutia de capse.

Împingeți cartușul cu capse până când se fixează printr-un clic.

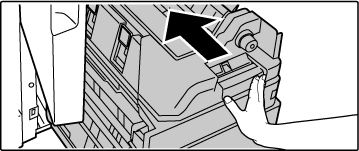

Împingeți ferm cutia de capse spre înapoi.

Împingeți cutia de capse până când se fixează printr-un clic.

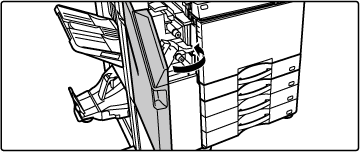

Închideți capacul frontal superior.

Executați o copiere de siguranță în modul Sortare capsare pentru a verifica dacă operația de capsare se efectuează corect.

Înlocuirea cartușului de capse (unitatea de capsare pe mijloc)

Înainte de a începe această procedură, îndepărtați toate colile tipărite din tava de ieșire a unității de finisare și capsare pe mijloc (modul de stivuire de mari dimensiuni). Nu realimentați colile tipărite înapoi în tava de ieșire.
