AUTOMATISK DOKUMENTMATARE

I det här avsnittet beskrivs hur du placerar original i den automatiska dokumentmataren.

Lägg vid behov original av olika storlek tillsammans i den automatiska dokumentmataren. Använd i sådana fall funktionen "Övrigt" i de olika lägena för att ställa in [Blandade org.format].
Se följande sidor för kombinationer av dokumentstorlekar som kan fyllas på.

SCANNA ORIGINAL I OLIKA FORMAT(BLANDADE ORIGINALFORMAT)

SCANNA ORIGINAL I OLIKA FORMAT (BLANDADE ORIGINALFORMAT)

Om det finns häftklamrar eller gem på originalen tar du bort dem innan du lägger originalen i dokumentmataren.
Om det finns fuktiga fläckar på originalen efter korrigeringsvätska, bläck eller klister måste du vänta tills originalen är torra innan du gör kopior. Annars kan maskinens insida eller dokumentglaset fläckas ned.
Använd inte följande typer av original. Resultatet kan bli felaktigt avkända originalstorlekar, felmatade original och fläckar. OH-film eller annat transparent material för säkerhetskopior, kalkerpapper, karbonpapper, termopapper eller original som skrivits ut med termoöverfört bläckband bör inte matas genom dokumentmataren. Original som matas genom dokumentmataren får inte vara skadade, veckade, vikta, lätt hopklistrade eller ha utklippta hål. Original med flera stansade hål än två eller tre riskerar att matas fel.
Visitkort kanske inte skannas korrekt beroende på skick, material, form och bearbetningsmetod som används. (Visitkort kan placeras i den automatiska dokumentmataren på BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65.)
När du använder original med två eller tre hål placerar du dem så att sidan med hålen sitter längst bort från dokumentinmatningsfackets inmatingsdel. Ange originalets orientering med [Original].

Beroende på originalets skick, papperstypen samt temperaturen och luftfuktigheten i miljön där maskinen används, kan flera pappersark matas samtidigt, de kanske inte skannas på rätt sätt eller de utmatade originalen kanske inte staplas ordentligt.

För kopiering: Ställ in upplösningen på 600 x 600 dpi
För skanningsöverföring: Använd förhandsgranskning

När dokument rullar ihop sig i originalutmatningsfacket i den automatiska dokumentmataren ska pappersarmen i mitten fästas högst upp.

Tillåtna originalstorlekar

Minsta originalstorlek	Största originalstorlek
Standardformat (Minsta format som kan avkännas automatiskt) A6R: 105 mm (längd) × 148 mm (bredd)1 5-1/2" (längd) × 8-1/2" (bredd)1 A5: 148 mm (längd) × 210 mm (bredd)2 5-1/2" (längd) × 8-1/2" (bredd)2 Ej standardformat (Minsta format som kan anges manuellt) 51 mm (längd) × 128 mm (bredd)1 2-1/64" (längd) x 5-3/64" (bredd)1 Visitkort: 51 mm (längd) × 89 mm (bredd) 1 131 mm (längd) × 140 mm (bredd)2 5-1/8" (längd) × 5-1/2" (bredd)*2	Standardformat (Största format som kan avkännas automatiskt) A3: 297 mm (längd) × 420 mm (bredd) 11" (längd) × 17" (bredd) A3W (12" × 18") kan inte användas. Ej standardformat (Största format som kan anges manuellt) Kopieringsläge: 297 mm (längd) × 432 mm (bredd) 11-5/8" (längd) × 17" (bredd) Fax-/bildsändningsläge: 297 mm (längd) × 1000 mm (bredd) 11" (längd) × 39-3/8" (bredd)

Minsta originalstorlek

Största originalstorlek

Standardformat

(Minsta format som kan avkännas automatiskt)

A6R: 105 mm (längd) × 148 mm (bredd)*1

5-1/2" (längd) × 8-1/2" (bredd)*1

A5: 148 mm (längd) × 210 mm (bredd)*2

5-1/2" (längd) × 8-1/2" (bredd)*2

Ej standardformat

(Minsta format som kan anges manuellt)

51 mm (längd) × 128 mm (bredd)*1

2-1/64" (längd) x 5-3/64" (bredd)*1

Visitkort: 51 mm (längd) × 89 mm (bredd) *1

131 mm (längd) × 140 mm (bredd)*2

5-1/8" (längd) × 5-1/2" (bredd)*2

Standardformat

(Största format som kan avkännas automatiskt)

A3: 297 mm (längd) × 420 mm (bredd)

11" (längd) × 17" (bredd)

A3W (12" × 18") kan inte användas.

Ej standardformat

(Största format som kan anges manuellt)

Kopieringsläge:

297 mm (längd) × 432 mm (bredd)

11-5/8" (längd) × 17" (bredd)

Fax-/bildsändningsläge:

297 mm (längd) × 1000 mm (bredd)

11" (längd) × 39-3/8" (bredd)

Nedan förklaras vilket läge som ska användas om originalet inte har standardformat.

KOPIERING: "SPARA OFTA ANVÄNDA ORIGINALFORMAT"
FAXNING: "ANGE ORIGINALETS SCANNINGSSTORLEK MED SIFFERVÄRDEN"
BILDSÄNDNING: "ANGE ORIGINALETS SCANNINGSSTORLEK MED SIFFERVÄRDEN"

I fax- eller bildsändningsläge måste du ställa in skanningsstorleken till [Lång storlek] om du vill fylla på ett 1000 mm (39-3/8") långt original. I faxläge, se " ANGE ORIGINALETS SCANNINGSSTORLEK SOM PAPPERSFORMAT" och " ANGE ORIGINALETS SCANNINGSSTORLEK MED SIFFERVÄRDEN", i bildsändningsläge, se "ANGE ORIGINALETS SCANNINGSSTORLEK SOM PAPPERSFORMAT" och " ANGE ORIGINALETS SCANNINGSSTORLEK MED SIFFERVÄRDEN".

Tillåtna originalvikter

BP-51M26/BP-51M31/BP-51M36/BP-51M45/BP-51M55/BP-51M65	Enkelsidig scanning: 35 till 128 g/m² (9 till 32 lbs bond) 2-sidig skanning: 50 till 105 g/m²(13 till 28 lbs brevpapper)
BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65	Enkelsidig scanning: 35 till 220 g/m² (9 till 80 lbs omslag) 2-sidig skanning: 50 till 220 g/m² (13 till 80 lbs omslag) Visitkort: Tjocklek, 0,1 mm till 0,2 mm

BP-51M26/BP-51M31/BP-51M36/BP-51M45/BP-51M55/BP-51M65

Enkelsidig scanning: 35 till 128 g/m² (9 till 32 lbs bond)

2-sidig skanning: 50 till 105 g/m²(13 till 28 lbs brevpapper)

BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65

Enkelsidig scanning: 35 till 220 g/m² (9 till 80 lbs omslag)

2-sidig skanning: 50 till 220 g/m² (13 till 80 lbs omslag)

Visitkort: Tjocklek, 0,1 mm till 0,2 mm

När du vill skanna original mellan 35 och 49 g/m ² (9 till 13- lbs brevpapper) ska du använda "Lång. scannlä." i funktionen "Övrigt". Om du skannar utan att använda "Lång. scannlä." kan originalet matas fel.
När ”Långsamt scanningsläge” är valt på BP-51M26 / BP-51M31 / BP-51M36 / BP-51M45 / BP-51M55 / BP-51M65 kan automatisk dubbelsidig skanning inte användas.
På BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65 ska du använda "Skanna tjockt papper" i funktionen "Övrigt" när du vill skanna original 158 till 220 g/m²(32 lbs brevpapper till 80 lbs omslag).
Om du skannar utan att använda ”Skanna tunga papper” kan originalet matas fel.

Kontrollera att det inte ligger ett original på dokumentglaset.

Bläddra igenom originalen.

Bläddra igenom originalen innan du lägger i dem. Om du inte bläddrar igenom originalen kan flera ark matas in samtidigt så att det blir stopp.

Lägg i originalet.

BP-51M26/BP-51M31/BP-51M36/BP-51M45/BP-51M55/ BP-51M65:
Upp till 100 ark kan fyllas på.
BP-71M31/BP-71M36/BP-71M45/BP-71M55/ BP-71M65:
Upp till 300 ark kan fyllas på.
Ta bort originalen från originalens utmatningsfack efter avslutad scanning med den automatiska dokumentmataren.

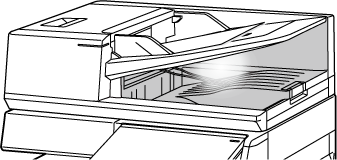

LAMPA SOM VISAR OM ORIGINALET ÄR KVAR

För att förhindra att original lämnas kvar har den automatiska dokumentmataren (BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65) en lampa ovanpå originalutmatningsfacket.
Lampan känner av dokument i den automatiska dokumentmataren och börjar blinka när det sista originalet matas ut ur originalutmatningsfacket.

Lampan slocknar

Lampan som visar om original är kvar stängs av i följande fall.

När det skannade originalet tas bort
När lampan som visar om original är kvar blinkar tre gånger vilket upprepas tre gånger
När ett nytt original placeras i den automatiska dokumentmataren och ett jobb startas
När maskinen går in i viloläge
När det inte går att använda den automatiska dokumentmataren

När lampan som visar om original är kvar blinkar kommer den inte att stängas av om ett original placeras på dokumentglaset.
Lampan som visar om original är kvar stängs inte av om du placerar ett original i den automatiska dokumentmataren.
Lampan som visar om original är kvar stängs inte av även om kontrollpanelen stängs av.
Om lampan som visar om original är kvar stängs av kommer den inte att blinka även om ett original lämnas kvar i den automatiska dokumentmataren.

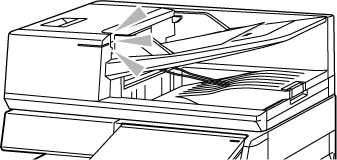

ORIGINALINDIKATOR

På BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65 tänds originalindikatorn när dokumentet är rätt placerat i dokumentmatarens fack.
Om indikatorn för originalinställningar lyser är det möjligt för en användare, som har svårt att bekräfta att ett dokument laddats på dokumentmataren, att bekräfta att dokumentet är laddat.

FÖREBYGGA SNEDMATNING

BP-71M31, BP-71M36, BP-71M45, BP-71M55 och BP-71M65 har en funktion för att förhindra snedmatning. När ett dokument placeras i vinkel stoppas skanningen för att förhindra felmatning.

DETEKTERING AV DUBBELMATNING

Funktionen för avkänning av dubbelinmatning är tillgänglig när du monterar kringutrustningens detekteringskit för dubbelmatning på den automatiska dokumentmataren på BP-71M31/BP-71M36/BP-71M45/BP-71M55/BP-71M65.
Den här automatiska dokumentmataren är utrustad med en funktion för detektering av dubbelmatning.
Om du försöker att skanna flera original på samma gång stoppas skanningen som när dokument har fastnat.
