CHARGEMENT DU PAPIER DANS LES MAGASINS
GRANDE CAPACITÉ
Utilisez les magasins à grande capacité pour effectuer
des impressions de fort volume qui ne peuvent être traitées avec le
magasin normal.
Les magasins grande capacité acceptent un maximum de 5 000 feuilles
(2 500 feuilles pour le magasin 5 et 2 500 feuilles pour le magasin
6) de papier A3W (12" × 18") à B5R (7-1/4" × 10-1/2"R).
Outre le papier ordinaire, il est possible de charger
des supports spéciaux tels que des transparents et des intercalaires
dans les magasins grande capacité.
pour charger des intercalaires, le guide spécial doit être installé.
Attention
Ne placez pas d'objets lourds sur le magasin et
n'appuyez pas non plus dessus.
Pour
vérifier le type et le format du papier :
[Réglages des magasins] dans l'écran d'accueil ou dans "Réglages",
sélectionnez [Etat] → [Identification de la machine] → [Etat des magasins papier].
Pour définir
le type et le format du papier:
Définissez dans [Réglages des magasins] dans l'écran d'accueil ou
dans "Réglages ", sélectionnez [Réglages système] → [Réglages communs] → [Réglages
papier]
→ [Réglages des magasins papier].
Appuyez sur le bouton de fonctionnement.
Le bouton de fonctionnement clignote et le plateau support du
papier du magasin descend jusqu'à la position de chargement du papier.
Attendez jusqu'à ce que le témoin du bouton de fonctionnement s'éteigne.
Attention
Ne sortez pas le magasin tant que le témoin n'est
pas éteint. Si vous forcez l'ouverture du magasin lorsque le témoin
du bouton est allumé ou clignote, vous risquez de provoquer un dysfonctionnement
de l'appareil.
Tirez sur le magasin pour l'ouvrir.
Tirez doucement sur le magasin pour le sortir jusqu'à
ce qu'il s'arrête.
Aérez le papier.
Aérez bien le papier avant de le charger. Si vous n'aérez pas
le papier, plusieurs feuilles peuvent être alimentées à la fois,
pouvant entraîner un bourrage papier.
Chargez le papier.
Chargez le papier face à imprimer vers le bas. La pile
ne doit pas dépasser la ligne repère (2500 feuilles au maximum).
Poussez doucement le magasin dans la machine.
Poussez fermement et entièrement le magasin dans la machine
lentement.
Forcer l'introduction du papier peut provoquer une avancée inclinée
ou un bourrage papier.
Le plateau support du papier monte après la remise en place
du magasin.
Pendant la montée du plateau, le bouton de fonctionnement clignote.
Le bouton s'allume lorsque le plateau support du papier a terminé
son mouvement de montée.
CHARGEMENT D'INTERCALAIRES
Retirez le guide pour intercalaires.
Le guide est rangé dans le magasin supérieur.

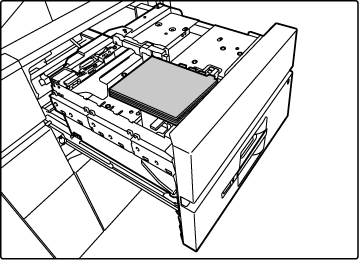

Insérez les intercalaires dans le magasin.
Placez les intercalaires avec la face à imprimer orientée vers
le haut de telle sorte que l'onglet se trouve à droite.

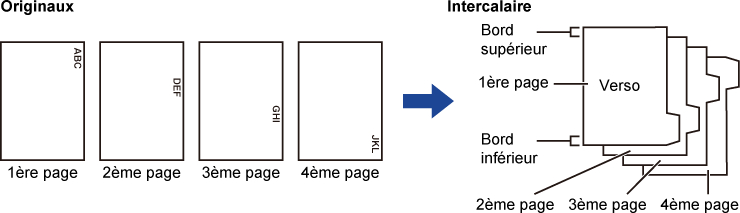

Observez la figure ci-dessous et ajustez la position
de l'onglet des intercalaires.
Mettez en place le guide pour intercalaires.
Placez le guide sur le dessus des intercalaires.
Poussez avec soin le magasin dans l'appareil et réglez
le type de papier sur Intercalaire.
Utilisez "Réglages des magasins papier " dans les Réglages
système pour régler le type de papier sur Intercalaire.
Pour
régler le type de papier sur Intercalaire :
Définissez dans [Réglages des magasins] dans l'écran d'accueil ou
dans "Réglages ", sélectionnez [Réglages système] → [Réglages communs] → [Réglages
papier]
→ [Réglages des magasins papier].
CHANGEMENT DU FORMAT DE PAPIER

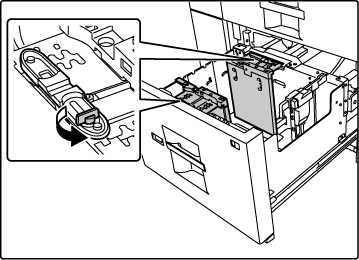

Desserrez la vis du guide-papier.
Faites coulisser la plaque du guide-papier.
Faites coulisser la plaque jusqu'à ce que la ligne rouge apparaisse
au centre de la fenêtre de format de la plaque.
Les deux plaques (avant et arrière) se déplacent en même temps
lorsque vous faites coulisser l'une d'elles.
Réglez le guide-papier en fonction du format de papier
qui sera utilisé.
Faites coulisser le guide-papier en avant ou en arrière jusqu'à
ce que le repère de format du papier à utiliser (
ou
) apparaisse dans la fenêtre de format
de la plaque.
Les deux plaques (avant et arrière) se déplacent en même temps
lorsque vous faites coulisser l'une d'elles.
Verrouillez le guide-papier.
- Faites coulisser la plaque du guide-papier.
Faites coulisser la plaque jusqu'à ce que le format
du papier à utiliser apparaisse dans la fenêtre de format de la
plaque.
Les deux plaques (avant et arrière) se déplacent en même
temps lorsque vous faites coulisser l'une d'elles.
- Serrez la vis du guide-papier.
Serrer les vis des guide-papier avant et arrière.
Modifiez le guide-papier droit en fonction du format
de papier à utiliser.
- Tout en maintenant le verrou du guide-papier,
faites coulisser le guide-papier jusqu'à la position correspondant
au format du papier à utiliser.
- Déverrouillez le guide-papier.
- Déplacez légèrement le guide-papier vers la droite et la
gauche pour qu'il se verrouille en place.
Un déclic est perceptible lorsque le guide-papier se verrouille.
Réglez le format et le type de papier.
Veillez à régler le format et le type de papier en sélectionnant
[Réglages des magasins] dans l'écran d'accueil ou dans "Réglages ", sélectionnez
[Réglages système] → [Réglages communs] → [Réglages papier] → [Réglages des magasins
papier].
Si le réglage du format de papier n'est pas configuré
correctement, la sélection automatique du papier ne fonctionnera pas
correctement et l'impression risque d'être défectueuse ou de se
faire sur un format ou un type de papier inapproprié.
