- Область информации о системе
-
При касании этой
области отображается экран информации о системе.
ЭКРАН ИНФОРМАЦИИ О СИСТЕМЕ
- Кнопка [Главный экран]
-
Переход к главному
экрану.
- Область выбора режима
-
Отображение экрана
выбора режима.
- Кнопки быстрого вызова
-
Кнопки быстрого вызова
режимов и функций.
РЕДАКТИРОВАНИЕ ГЛАВНОГО ЭКРАНА
- Отображение фиксированных кнопок
-
Кнопки выбора функций,
упрощающих эксплуатацию аппарата.
- Кнопка [Cтатус задания]
-
Отображение с помощью
текста или значка состояния выполнения задания или ожидания.
СОСТОЯНИЕ ЗАДАНИЯ
- Часы
-
Отображение времени.
- Панель действий
-
Выбор функций, которые
можно использовать в соответствующих режимах.
При касании вкладки отображается список кнопок функций.
ПАНЕЛЬ ДЕЙСТВИЙ
- Кнопки переключения страниц главного экрана
-
Переключение экранов
для просмотра кнопок быстрого вызова.

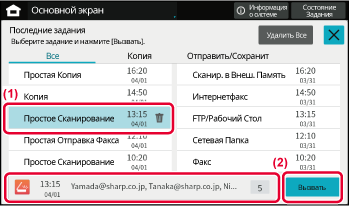

Последние задания
При касании этой кнопки отображается список последних
заданий. При касании элемента списка, внизу экрана отображаются
данные этого задания. Коснувшись кнопки [Вызвать], можно настроить
содержимое списка.
При касании этой кнопки отображаются сведения о самых последних
До 10 заданиях в виде списка.
(1) Коснитесь элемента в списке, и в нижней части сенсорной
панели появятся сведения о выбранном задании.
(2) Коснувшись кнопки [Вызвать], чтобы задать содержание этого
задания.
| Значок |
Состояние аппарата |
Значок |
Состояние аппарата |
|
|
Выполняется обработка данных принтера.
|
|
Установлено устройство USB.
|
|
|
Выполняется печать данных принтера.
|
|
Включена система поддержки поля.
|
|
|
Имеются отправленные данные.
|
|
Ввод однобайтовых алфавитно-цифровых символов
|
|
|
Имеются данные, переадресованные с ошибкой.
|
|
Установлен комплект безопасности данных.
|
|
|
Имеются полученные данные.
|
|
Подключение к точке доступа (Уровень 4)
|
|
|
Имеются полученные данные конфиденциального факса.
|
|
Подключение к точке доступа (Уровень 3)
|
|
|
Полученные данные удерживаются.
|
|
Подключение к точке доступа (Уровень 2)
|
|
|
Имеются полученные данные предварительного просмотра.
|
|
Подключение к точке доступа (Уровень 1)
|
|
|
Происходит обмен данными OSA.
|
|
Отсутствует подключение к точке доступа
|
|
|
Включен режим увеличенного показа.
|
|
Плохое подключение устройства беспроводной локальной
сети в аппарате*
|
|
|
Включен режим энергосбережения.
|
|
Ожидание подключения к точке доступа
|
|
|
Выдано уведомление о техническом обслуживании.
|
|
Не подключен сетевой кабель.
|
|
|
Выполняется удаленное управление.
|
|
Установлено соединение Bluetooth
|
|
|
Функция расширенного FSS включена.
|
* Обратитесь к своему дилеру или
к ближайшему официальному представителю сервисной службы.
ИЗМЕНЕНИЕ РЕЖИМА
Изменение режима с главного экрана
Изменение
режима на дисплее режима
В разделе "Установки (администратор)",
[Системные Параметры настройки] → [Общие Параметры настройки] → [Настройки
Работы] → [Настройки отображения Кнопки режима] → [Экран выбора
режима дисплея] можно использовать для отображения или не отображения
экрана выбора режима.
На экране предварительного просмотра можно
просмотреть выводимые на печать изображения либо изображения, которые
хранятся в аппарате, используя сенсорную панель.
[Простой режим]
[Обычный режим]
Кнопки экрана предварительного просмотра
|
|
Переключение в режим редактирования. Страницы
оригинала можно изменять, поворачивать или удалять.
|
*
|
Поворот изображения всей страницы на экране предварительного просмотра
в направлении стрелки. При выводе на печать изображение не поворачивается.
|
|
*
|
Уменьшение изображения.
|
,
*
|
Предварительный просмотр изображений соответствующих страниц.
|
|
*
|
Отображение полосы прокрутки для операций увеличения
/ уменьшения.
Перемещение ползунка влево уменьшает изображение, а перемещение
вправо – увеличивает его.
|
|
Отображение миниатюр изображений предварительного
просмотра.
|
|
*
|
Увеличение изображения.
|
*
|
Отображение страниц в трехмерном виде.
|
* Также можно использовать
в простом режиме.
- Увеличенное изображение можно перетащить,
чтобы изменить позицию, в которой оно выводится.
- Для того чтобы увеличить изображение, дважды
коснитесь его на экране предварительного просмотра, где оно отображается
в виде страницы.
Удаление страницы
Перемещение страницы
На экране предварительного просмотра коснитесь значка
, чтобы переключиться в режим редактирования.
Коснитесь страницы, которую нужно переместить, и перетащите значок,
чтобы переместить эту страницу.
Также можно переместить страницу, коснувшись [Переместить Страницу]
на панели действий, а затем коснувшись значка
в нужной позиции.
Коснитесь кнопки [Конец Ред.].
Поворот страницы
На экране предварительного просмотра коснитесь значка
, чтобы переключиться в режим редактирования.
Коснитесь страницы, которую нужно повернуть, и перетащите значок
или
, чтобы повернуть эту страницу.
Для поворота страницы можно также коснуться кнопки
[Повернуть на 180 град.] (только в режиме копирования) или кнопки [Повернуть на 90
град.]
(только режим факса и сканирования) на панели действий.
Коснитесь кнопки [Конец Ред.].
Расстановка вставок глав
Если задан режим "N в 1" или режим 2-сторонней печати,
помеченную значком
страницу можно переместить на первую
страницу.
На экране предварительного просмотра коснитесь значка
, чтобы переключиться в режим редактирования.
Коснитесь страницы, для которой нужно настроить вставки
глав.
Коснитесь
.
Значок
отобразится на странице.
- Также
можно расставить вставки глав, коснувшись на панели действий пункта
[Указать Вставки Глав].
- Отмена расстановки
вставок глав:
Коснитесь
значка на странице либо выберите страницу
и коснитесь кнопки [Отменить Вставки Титулов Глав для Выбр. Страниц.] на панели действий.
Коснитесь кнопки [Конец Ред.].
Вставка пустой страницы
На экране предварительного просмотра коснитесь значка
, чтобы переключиться в режим редактирования.
Коснитесь значка
, затем коснитесь значка
в позиции, в которую нужно вставить пустую страницу.
Также можно вставить пустую страницу, коснувшись
на панели действий пункта [Вставить Пустые Страницы].
Коснитесь кнопки [Конец Ред.].
Удаление части изображения оригинала
На экране предварительного просмотра коснитесь значка
, чтобы переключиться в режим редактирования.
На панели действий коснитесь пункта [Указ. Интервал Стирания].
Следуйте экранным инструкциям, чтобы задать область
удаления.
Задайте область удаления, затем коснитесь кнопки [OK].
Для того чтобы удалить изображение за пределами
выбранной области, на панели действий коснитесь пункта [Изменить на Обратный Интервал
Стирания].
На панели действий коснитесь пункта [Применить Эту Позицию Стир. Ко Всем Страницам]
или [Применить Эту Позицию Стир. К Данной Странице].
При необходимости повторите шаги, чтобы задать область
удаления и страницы, к которым она применяется.
Коснитесь кнопки [Выход].
Изменение настроек
Коснувшись вкладки в левой части экрана, можно изменить
настройки.
Кнопки тех функций, для которых нельзя изменить настройки,
будут неактивны.
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
ЭКСПЛУАТАЦИЯ АППАРАТА
КОПИРОВАЛЬНОЕ
ПРИНТЕР
ФАКС
СКАНЕР/ИНТЕРНЕТ-ФАКС
ХРАНЕНИЕ ДОКУМЕНТОВ
КОМФОРТНАЯ ЭКСПЛУАТАЦИЯ АППАРАТА
РЕЖИМ НАСТРОЙКИ
НЕПОЛАДКИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
ПРИЛОЖЕНИЕ
.
..
. Для того чтобы вернуть удаление, коснитесь
значка
.
