Digitaalinen monitoimijärjestelmä BP-70M75 / BP-70M90

Jos skannattavat alkuperäiset ovat paksuja tai kyse on kirjasta, häivytä kuvaan mahdollisesti syntyvät reunavarjot.

Paksun kirjan skannaus

Kun skannataan sidottu asiakirja, äärialueilla ja skannatun kuvan sidontaosassa näkyy varjoja.

Häivytystoimintoa ei käytetä	Häivytystoimintoa käytetään

Kuvassa näkyy varjoja.	Varjoja ei näy.

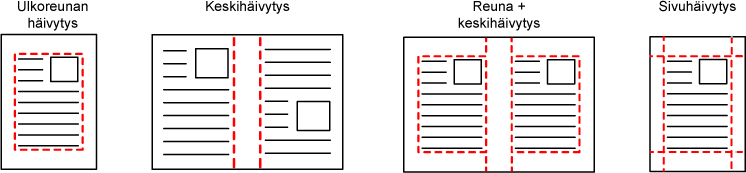

Häivytystilat

‹-+›

Toiminto häivyttää sen kuvan osan, johon varjoja yleensä syntyy, mutta se ei havaitse varjoja eikä poista niitä.
Jos käytät kopiosuhteen asetusta yhdessä häivytysasetuksen kanssa, häivytysleveys muuttuu valitun suhteen mukaisesti.

Kun valitaan häivytysasetus, kuvan suunta on pakotetusti pystykuva.

Häivytysleveyden oletusasetuksen muuttaminen:
Kohdassa "Asetukset (pääkäyttäjä)", valitse [Järjestelmäasetukset] → [Kuvan Lähetysasetukset] → [Yleiset asetukset] → [Tila Asetukset] → [Häivytyksen Säätö.].
Häivytysleveydeksi voidaan asettaa 0–20 mm (0"–1"). Tehtaan oletusasetus on 10 mm (1/2"). Tässä vaihdettu asetus on voimassa kohdalle [Järjestelmäasetukset] → [Kopioinnin asetukset] → [Tila Asetukset] → [Häivytyksen Säätö.] kohdassa ”Asetukset”.

Aseta alkuperäinen.

Aseta alkuperäinen automaattisen syöttölaitteen asiakirjan syöttötasolle tai valotuslasille.
Faksitilassa, tämän menettelyn valmistumisen jälkeen, siirry vaiheeseen 3.
AUTOMAATTINEN SYÖTTÖLAITE
VALOTUSLASI

Napauta tilanäyttöä siirtyäksesi kunkin tilan aloitusnäyttöön.

TILOJEN MUUTTAMINEN

Määritä kohde.

OSOITTEEN HAKEMINEN OSOITEKIRJASTA
VALITTUJEN OSOITTEIDEN LUETTELON KATSOMINEN
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN SYÖTTÄMINEN MANUAALISESTI
VERKKOKANSION MÄÄRITTÄMINEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN
Faksitilassa, siirry kohdenumeroon.
KOHDENUMERO KOHDENUMERON SYÖTTÄMINEN NUMERONÄPPÄIMILLÄ
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN

Kosketa [Muut]-näppäintä ja sitten [Häivytys]-näppäintä.

Kosketa häivytettävän reunan valintaruutua ja määritä häivytyssijainti.

Tarkista, että kosketetun valintaruudun asetus on

.
Jos [Ulkokehys] -näppäintä kosketaan, [Ylhäältä], [Alhaalta], [Vasemmalta] ja [Oikealta] -valintaruutujen asetuksena on

.
Jos [Määritä kehys+keskusta] -näppäintä kosketaan, kaikkien valintaruutujen asetus on

.

Määritä kääntöpuolen häivytysreuna, kun häivytät etupuolen 1–3 reunaa ylös, alas, vasemmalle tai oikealle kaksipuolisen alkuperäisasiakirjan skannauksessa.

Jos valintaruudun [Reverse Erase Position of The Back Face] asetuksena on , etupuolen häivytetyn reunan vastakkaisella puolella oleva reuna häivytetään.
Jos valintaruudun [Reverse Erase Position of The Back Face] asetuksena on , etupuolen reunan samalla puolella oleva reuna häivytetään.
[Reverse Erase Position of The Back Face] ei ole mahdollinen, kun ”Asetukset (pääkäyttäjä)” - [Järjestelmäasetukset] → [Yleiset asetukset] → [Laiteasetukset] → [Tila Asetukset] tai [Salli/estä asetukset] → [Syöttälaitteen poisto käytöstä] on käytössä.

Määritä häivytysleveys.

Kun asetukset on tehty, kosketa

-näppäintä ja [Edellinen] -näppäintä peräkkäin.

Kosketa numeroarvonäyttöä, jossa näkyy marginaalin siirron alue etupuolella tai taustapuolella, ja syötä alue numeronäppäimillä.
Voit määrittää alueen nopeasti määrittämällä arvon ensin lähelle haluttua arvoa numeronäppäimillä ja säätämällä sitä sitten -näppäimellä.

Häivytysasetuksen peruuttaminen:
Kosketa [Tyhjennä]-näppäintä.

Kosketa [Aloita]-näppäintä aloittaaksesi alkuperäisen asiakirjan skannauksen.

Jos asetit alkuperäiset sivut asiakirjan syöttötasolle, kaikki sivut skannataan.

Kun asetat alkuperäisen valotuslasille, skannaa jokainen sivu yksitellen.

Voit koskettaa [Esikatselu]-näppäintä tarkistaaksesi esikatselukuvan ennen kuvan lähettämistä. Katso lisätietoja kohdasta "LÄHETETTÄVÄN KUVAN TARKISTUS" (Faksitilassa, "LÄHETETTÄVÄN KUVAN TARKISTUS").

Käytä tätä toimintoa, kun haluat skannata ohuita alkuperäisasiakirjoja automaattisella asiakirjan syöttölaitteella. Tämä toiminto auttaa estämään ohuiden alkuperäisasiakirjojen aiheuttamat paperitukokset.

‹-+›

Kun hidas skannaustila on valittu, 2-puolinen skannaus ei ole mahdollista.
Hidas skannaustila ei ole mahdollinen, kun ”Asetukset (pääkäyttäjä)” - [Järjestelmäasetukset] → [Yleiset asetukset] → [Laiteasetukset] → [Tila Asetukset] tai [Salli/estä asetukset] → [Syöttälaitteen poisto käytöstä] on käytössä.

Aseta alkuperäinen automaattisen syöttölaitteen syöttötasolle.

Faksitilassa, tämän menettelyn valmistumisen jälkeen, siirry vaiheeseen 3.
Säädä alkuperäisasiakirjojen ohjaimet varovasti.
AUTOMAATTINEN SYÖTTÖLAITE

Jos alkuperäisasiakirjat asetetaan liiallisella voimalla, ne saattavat rypistyä ja tulla väärinsyötetyksi.

Napauta tilanäyttöä siirtyäksesi kunkin tilan aloitusnäyttöön.

TILOJEN MUUTTAMINEN

Määritä kohde.

OSOITTEEN HAKEMINEN OSOITEKIRJASTA
VALITTUJEN OSOITTEIDEN LUETTELON KATSOMINEN
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN SYÖTTÄMINEN MANUAALISESTI
VERKKOKANSION MÄÄRITTÄMINEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN
Faksitilassa, siirry kohdenumeroon.
KOHDENUMERO KOHDENUMERON SYÖTTÄMINEN NUMERONÄPPÄIMILLÄ
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN

Kosketa [Muut]-näppäintä ja sitten [Hid.skan.tila]-näppäintä.

Valintamerkki tulee näkyviin kuvakkeeseen.
Kun asetukset on tehty, kosketa [Edellinen] -näppäintä.

Hidas skannaustila -asetuksen peruuttaminen
Poista valintamerkki koskettamalla [Hid.skan.tila] -näppäintä.

Kosketa [Aloita]-näppäintä aloittaaksesi alkuperäisen asiakirjan skannauksen.

Skannauksen ja lähetyksen päätteeksi kuuluu merkkiääni.

Napauta [Esikatselu]-näppäintä ja katso esikatselukuva ennen faksin lähettämistä. Katso lisätietoja kohdasta " LÄHETETTÄVÄN KUVAN TARKISTUS" (Faksitilassa, "LÄHETETTÄVÄN KUVAN TARKISTUS"). Tämän toiminnon asetuksia ei voi kuitenkaan muuttaa esikatselunäytössä.

Käytä tätä toimintoa, kun haluat skannata paksuja alkuperäisiä automaattisella syöttölaitteella. Tämä toiminto auttaa estämään paksujen alkuperäisten syöttövirheet.

‹-+›

Raskaan paperin skannaus ei ole mahdollista, kun ”Asetukset (pääkäyttäjä)” - [Järjestelmäasetukset] → [Yleiset asetukset] → [Laiteasetukset] → [Tila Asetukset] tai [Salli/estä asetukset] → [Syöttälaitteen poisto käytöstä] on käytössä.

Aseta alkuperäinen automaattisen syöttölaitteen syöttötasolle.

Faksitilassa, tämän menettelyn valmistumisen jälkeen, siirry vaiheeseen 3.
Säädä alkuperäisasiakirjojen ohjaimet varovasti.
AUTOMAATTINEN SYÖTTÖLAITE

Jos alkuperäisasiakirjat asetetaan liiallisella voimalla, ne saattavat rypistyä ja tulla väärinsyötetyksi.

Napauta tilanäyttöä siirtyäksesi kunkin tilan aloitusnäyttöön.

TILOJEN MUUTTAMINEN

Määritä kohde.

OSOITTEEN HAKEMINEN OSOITEKIRJASTA
VALITTUJEN OSOITTEIDEN LUETTELON KATSOMINEN
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN SYÖTTÄMINEN MANUAALISESTI
VERKKOKANSION MÄÄRITTÄMINEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN
Faksitilassa, siirry kohdenumeroon.
KOHDENUMERO KOHDENUMERON SYÖTTÄMINEN NUMERONÄPPÄIMILLÄ
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN

Kosketa [Muut]-näppäintä ja sitten [Paksun paper. skannaus]-näppäintä.

Valintamerkki tulee näkyviin kuvakkeeseen.
Kun asetukset on tehty, kosketa [Edellinen] -näppäintä.

Raskaan paperin skannausasetuksen peruuttaminen
Poista valintamerkki koskettamalla [Paksun paper. skannaus] -näppäintä.

Kosketa [Aloita]-näppäintä aloittaaksesi alkuperäisen asiakirjan skannauksen.

Skannauksen ja lähetyksen päätteeksi kuuluu merkkiääni.

Napauta [Esikatselu]-näppäintä ja katso esikatselukuva ennen faksin lähettämistä. Katso lisätietoja kohdasta " LÄHETETTÄVÄN KUVAN TARKISTUS" (Faksitilassa, "LÄHETETTÄVÄN KUVAN TARKISTUS"). Tämän toiminnon asetuksia ei voi kuitenkaan muuttaa esikatselunäytössä.

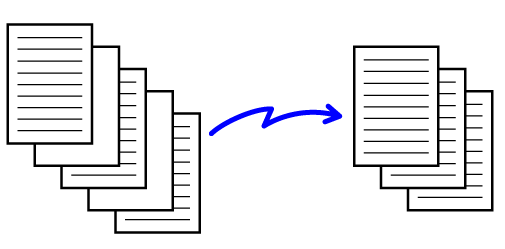

Jos alkuperäisessä on tyhjiä sivuja, toiminto ohittaa ne ja lähettää vain muut sivut.
Laite havaitsee tyhjät sivut, joten vältyt tarpeettomilta tyhjiltä arkeilta tarkastamatta alkuperäistä.

‹-+›

Skannattaessa alkuperäisasiakirjaa, jonka toinen puoli on tyhjä, laite ohittaa tyhjät sivut 2-puolisessa lähetyksessä.
Jos sarjalähetykset lähetetään osoitteisiin, joihin sisältyy myös faksi- ja Internet-faksiosoitteita, toimintoa käytetään vain skannaustilaosoitteisiin. Joissakin alkuperäisissä saatetaan epähuomiossa tunnistaa tyhjiksi sivuja, jotka eivät ole tyhjiä, eikä niitä sen vuoksi lähetetä.
Laite saattaa tunnistaa tyhjiksi jotkin alkuperäiset sivut, jotka eivät ole tyhjiä, eikä lähetä niitä. Vastaavasti jotkin tyhjät sivut voivat jäädä tunnistamatta tyhjiksi, joten lähettää ne.

Tätä toimintoa ei voi käyttää Internet-faksitilassa.
Jos [Lähetä sama kuva kuin faksiosoite] -näppäintä kosketetaan, tämä toiminto on cancelled, jos kohteelle on määritetty faksiosoite.

Tyhjän sivun ohittamisen vahvistusviestin näyttäminen:
Valitse [Järjestelmäasetukset] → [Yleiset asetukset] → [Laiteasetukset] → [Tila Asetukset] → [Näytä tyhjän sivun ohituksen vahvistusviesti].

Aseta alkuperäinen.

Aseta alkuperäinen automaattisen syöttölaitteen asiakirjan syöttötasolle tai valotuslasille.
AUTOMAATTINEN SYÖTTÖLAITE
VALOTUSLASI

Napauta tilanäyttöä siirtyäksesi kunkin tilan aloitusnäyttöön.

TILOJEN MUUTTAMINEN

Määritä kohde.

OSOITTEEN HAKEMINEN OSOITEKIRJASTA
VALITTUJEN OSOITTEIDEN LUETTELON KATSOMINEN
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN SYÖTTÄMINEN MANUAALISESTI
VERKKOKANSION MÄÄRITTÄMINEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN

Kosketa [Muut]-näppäintä ja sitten [Tyhjän sivun ohitus]-näppäintä.

Napauta [Ohita tyhjä sivu]- tai [Ohita tyhjä ja musta varjo]-näppäintä.

Kun asetukset on tehty, kosketa

-näppäintä ja [Edellinen] -näppäintä peräkkäin.

Tyhjän sivun ohitusasetuksen peruuttaminen:
Kosketa [Off]-näppäintä.

Kosketa [Aloita]-näppäintä aloittaaksesi alkuperäisen asiakirjan skannauksen.

Merkkiääni osoittaa, että skannaus on päättynyt.

Napauta [Esikatselu]-näppäintä ja katso esikatselukuva ennen faksin lähettämistä. Jos haluat lisätietoja, katso " LÄHETETTÄVÄN KUVAN TARKISTUS".

Kun skannaaminen päättyy, tarkista alkuperäisten arkkien määrä ja lähetettävien arkkien määrä ja kosketa [OK] käynnistääksesi lähetyksen.

Käytettäessä työn kokoamisen tilaa vahvistusviesti tulee näytölle, kun [Aloita] -näppäintä kosketetaan.
Skannattujen alkuperäisten arkkien lukumäärä tulee näkyviin vahvistusikkunassa kohtaan (A), skannattujen sivujen määrä kohtaan (B) ja lähetettävien sivujen lukumäärä tyhjiä sivuja lukuun ottamatta kohtaan (C). Esimerkiksi, jos viisi alkuperäistä arkkia, jotka sisältävät kaksi tyhjää sivua, skannataan kaksipuolisesti, kohdassa (A) näkyy "5", kohdassa (B) näkyy "10" ja kohdassa (C) näkyy "8".

Jos tätä vaihetta ei suoriteta yhden minuutin kuluessa edellä olevan vahvistusikkunan avautumisesta, skannattu kuva ja asetukset poistetaan ja perusnäyttö avautuu uudelleen.
Skannausta ei suoriteta automaattisesti loppuun eikä kuvaa varata lähettämistä varten.

Laske skannattavien alkuperäisten arkkien lukumäärä ja tuo se näyttöön ennen lähettämistä.
Skannattavien alkuperäisten arkkien lukumäärän tarkistaminen ennen lähettämistä auttaa välttämään lähetysvirheitä.

Laskennan tulos on skannattujen alkuperäisten arkkien lukumäärä, ei skannattujen alkuperäisten sivujen lukumäärä. Kun esimerkiksi kaksipuolinen alkuperäinen siirretään, näyttöön tuleva luku "1" osoittaa, että yksi alkuperäinen arkki on lähetetty. Näytössä ei siis ole "2" osoituksena siitä, että sivun molemmat puolet on kopioitu.
Jos alkuperäisten määrän laskentatoiminto on valittuna jossain tilassa sarjalähetyksen aikana, toiminto vaikuttaa kaikkiin osoitteisiin.
Asetus pitäisi ottaa käyttöön erikseen jokaisessa tilassa.

Aseta alkuperäiset syöttölaitteeseen.

Faksitilassa, tämän menettelyn valmistumisen jälkeen, siirry vaiheeseen 3.
AUTOMAATTINEN SYÖTTÖLAITE

Napauta tilanäyttöä siirtyäksesi kunkin tilan aloitusnäyttöön.

TILOJEN MUUTTAMINEN

Määritä kohde.

OSOITTEEN HAKEMINEN OSOITEKIRJASTA
VALITTUJEN OSOITTEIDEN LUETTELON KATSOMINEN
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN SYÖTTÄMINEN MANUAALISESTI
VERKKOKANSION MÄÄRITTÄMINEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN
Faksitilassa, siirry kohdenumeroon.
KOHDENUMERO KOHDENUMERON SYÖTTÄMINEN NUMERONÄPPÄIMILLÄ
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
HAKUNUMERON KÄYTTÖ OSOITTEEN HAKEMISEEN
OSOITTEEN HAKEMINEN OSOITEKIRJASTA
KOHTEEN OSOITTEEN HAKEMINEN MOBIILILAITTEEN OSOITEKIRJASTA
LÄHETYSLOKIN KÄYTTÄMINEN UUDELLEENLÄHETYKSEEN

Kosketa [Muut]-näppäintä ja sitten [Alkuperäisten määrä]-näppäintä.

Valintamerkki tulee näkyviin kuvakkeeseen.
Kun asetukset on tehty, kosketa [Edellinen] -näppäintä.

Alkuperäisten määräasetuksen peruuttaminen:
Poista valintamerkki koskettamalla [Alkuperäisten määrä] -näppäintä.

Kosketa [Aloita]-näppäintä aloittaaksesi alkuperäisen asiakirjan skannauksen.

Merkkiääni osoittaa, että skannaus on päättynyt.

Napauta [Esikatselu]-näppäintä ja katso esikatselukuva ennen faksin lähettämistä. Katso lisätietoja kohdasta " LÄHETETTÄVÄN KUVAN TARKISTUS" (Faksitilassa, "LÄHETETTÄVÄN KUVAN TARKISTUS"). Tämän toiminnon asetuksia ei voi kuitenkaan muuttaa esikatselunäytössä.

Tarkista alkuperäisarkkien määrä.

Näytössä näkyvä arvo on skannattujen alkuperäisten arkkien lukumäärä, ei skannattujen alkuperäisten sivujen lukumäärä. Kun esimerkiksi yksi alkuperäinen kopioidaan kaksipuolisena, näyttöön tuleva luku "1" osoittaa, että yksi alkuperäinen arkki on skannattu. Näytössä ei siis ole "2" osoituksena siitä, että sivun molemmat puolet on kopioitu.

Kosketa [Lähetä]-näppäintä lähetyksen aloittamiseksi.

Jos tätä toimintoa ja [Työn kokoam.] -toimintoa käytetään yhdessä, laskennan tulos tulee näkyviin, kun [Luku Loppu] -näppäintä on kosketettu.
Jos tätä vaihetta ei suoriteta yhden minuutin kuluessa edellä olevan vahvistusikkunan avautumisesta, skannattu kuva ja asetukset poistetaan ja perusnäyttö avautuu uudelleen. Skannausta ei suoriteta automaattisesti loppuun eikä kuvaa varata lähettämistä varten.

Jos näyttöön tuleva alkuperäisten arkkien määrä eroaa todellisesta arkkien määrästä:
Kosketa [Peruuta]-näppäintä ja kosketa sitten [OK]-näppäintä viestinäytössä tyhjentääksesi kaikki skannatut tiedot. Skannausasetukset ja kohdeasetukset eivät pyyhkiydy pois. Aseta alkuperäiset arkit uudelleen asiakirjan syöttölaitteeseen ja kosketa [Aloita]-näppäintä uudelleenskannausta varten.
