FINISZER ZE ZSZYWACZEM SIODŁOWYM

Moduł ten oferuje funkcję przesuwania offsetowego, która sortuje wydruki wychodzące, przesuwając każdy zestaw arkuszy, funkcję sortowania i zszywania, która pozwala na zszycie każdego zestawu kopii, funkcję zszywania siodłowego, która automatycznie zszywa środek arkuszy i zagina je na pół, jak również funkcję składania listowego, która zgina papier na trzy części, przy czym jedna część jest zginana do wnętrza i zakrywana częścią przeciwną, a także funkcję składania papieru, która zgina papier na pół. Zszywanie może być również wykonywane ręcznie.
Aby móc wykonywać otwory w zadrukowanym papierze, należy zainstalować opcjonalny moduł dziurkacza.

NAZWY CZĘŚCI

Taca odbiorcza (taca górna): Taca jest przedłużana. Wysuń tacę, aby drukować na papierze o dużym formacie, np. A3 (11" x 17").
Taca odbiorcza (taca dolna): Zszyte i przesunięte offsetowo wydruki są dostarczane na tę tacę.
Taca jest przedłużana. Wysuń tacę, aby drukować na papierze o dużym formacie, np. A3 (11" x 17").
Przycisk zszywania ręcznego: Naciśnij, aby zszywać ręcznie.
Górna pokrywa: Otwórz tę pokrywę, aby usunąć zacięty papier.
Szczelina do wprowadzania: Do tej szczeliny można wprowadzać papier przeznaczony do zszywania. Maksymalna grubość wynosi 9 mm (23/64").
Podajnik finiszera siodłowego: Zszyte siodłowo wydruki są dostarczane na tę tacę.
Dolna pokrywa przednia: Otwórz tę pokrywę, aby wymienić cartridge ze zszywkami, usunąć zacięte zszywki lub zacięty papier.
Górna pokrywa przednia: Otwórz tę pokrywę, aby wymienić cartridge ze zszywkami, usunąć zacięte zszywki lub zacięty papier.

Nie należy umieszczać ciężkich przedmiotów na finiszerze siodłowym (duży odbiornik papieru) ani nie należy naciskać finiszera siodłowego (duży odbiornik papieru).
Nie należy umieszczać ciężkich przedmiotów na finiszerze siodłowym ani nie należy naciskać finiszera siodłowego.
W trakcie drukowania oraz w momencie włączania zasilania należy zachować ostrożność, ponieważ taca odbiorcza (taca dolna) może poruszać się w górę i w dół.

ZSZYWANIE RĘCZNE

Zszywanie może być wykonywane ręcznie.
Upewnij się, że przycisk zszywania ręcznego jest podświetlony na zielono.

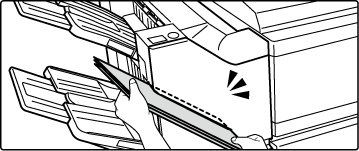

Umieść arkusze, które chcesz zszyć, w szczelinie.

Podczas umieszczania arkuszy przycisk zszywania ręcznego miga na zielono.
Zszywanie rozpocznie się automatycznie po dwóch sekundach.

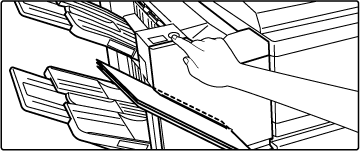

Aby rozpocząć zszywanie wcześniej, naciśnij przycisk zszywania ręcznego.

Przeprowadzenie zszywania ręcznego podczas trwającego zadania nie jest możliwe.
Przeprowadzenie zszywania ręcznego w trybie automatycznego wyłączania nie jest możliwe.

Wpływ orientacji arkusza na rezultat zszywania

Papier	Orientacja wkładanego arkusza	Rezultat zszywania

MATERIAŁY EKSPLOATACYJNE

Finiszer siodłowy (duży odbiornik papieru) wymaga stosowania następujących kaset ze zszywkami:

Moduł finiszera

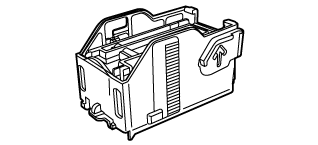

Cartridge ze zszywkami (ok. 5000 zszywek w pojemniku x trzy pojemniki)
MX-SC11

Moduł zszywacza siodłowego

Cartridge ze zszywkami (ok. 2000 zszywek w pojemniku x cztery pojemniki)
MX-SC12

KONSERWACJA FINISZERA ZE ZSZYWACZEM SIODŁOWYM

Kiedy pojemnik ze zszywkami będzie pusty, na panelu operacyjnym wyświetli się komunikat. Aby wymienić cartridge ze zszywkami, wykonaj czynności obsługowe.

Wymiana pojemnika ze zszywkami (moduł finiszera)

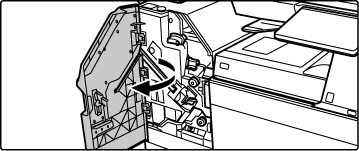

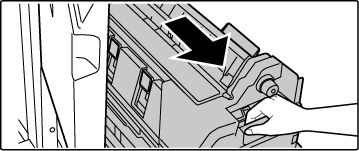

Otwórz górną przednią pokrywę.

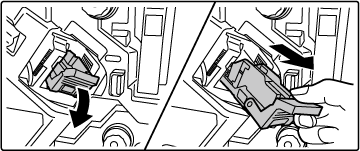

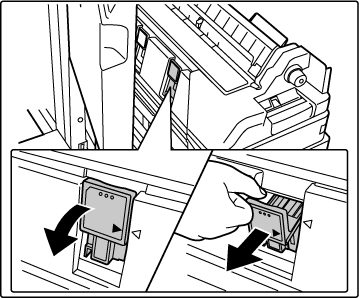

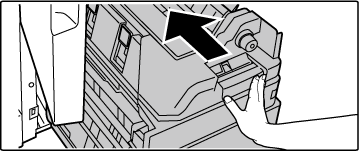

Wyjmij kasetę na zszywki.

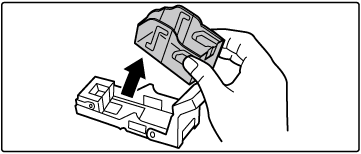

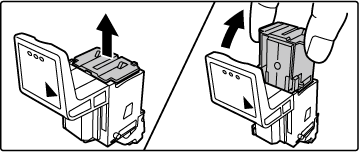

Wyjmij pusty pojemnik na zszywki.

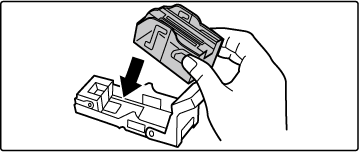

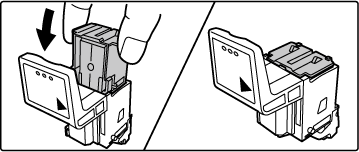

Włóż nowy pojemnik ze zszywkami do uchwytu.

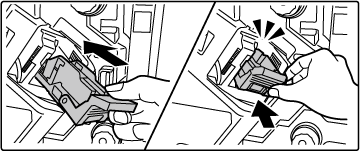

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

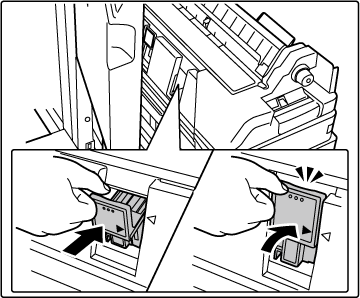

Mocno wepchnij pojemnik ze zszywkami.

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

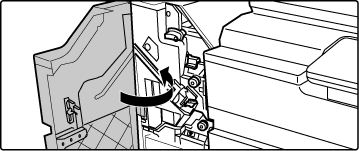

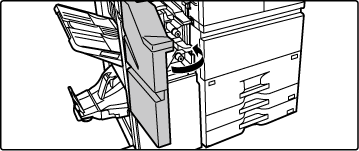

Zamknij górną przednią pokrywę.

Wykonaj kopię próbną w trybie sortowania ze zszywaniem, aby sprawdzić, czy funkcja zszywania działa poprawnie.

Wymiana pojemnika ze zszywkami (moduł zszywacza siodłowego)

Przed rozpoczęciem tej czynności usuń wszystkie kopie z tacy odbiorczej finiszera siodłowego (duży odbiornik papieru). Nie umieszczaj usuniętych kopii z powrotem w tacy odbiorczej.

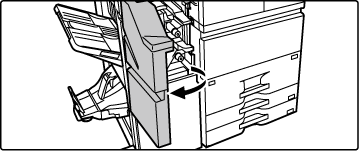

Otwórz górną przednią pokrywę.
