FINISZER SIODŁOWY (DUŻY ODBIORNIK PAPIERU)

Ten moduł oferuje funkcję przesuwania offsetowego, która sortuje wychodzące arkusze papieru, przesuwając każdy zestaw arkuszy, oraz funkcję sortowania i zszywania, która pozwala na zszycie każdego zestawu kopii, funkcję zszywania siodłowego, która zszywa środek arkuszy i zagina je na pół, jak również funkcję zaginania papieru, która zagina arkusze papieru na pół.
Zainstalowanie opcjonalnego modułu dziurkacza umożliwia wykonywanie otworów w zadrukowanych arkuszach papieru.

NAZWY CZĘŚCI

Taca odbiorcza (taca górna)

Do tej tacy trafia papier, który nie będzie przesunięty.
Taca jest przedłużana. Wysuń tę tacę w przypadku drukowania papieru o większym rozmiarze (większym niż A4 (8-1/2" × 11")).

Taca odbiorcza (taca dolna)

Zszyte i przesunięte offsetowo wydruki są dostarczane na tę tacę.
Taca jest przedłużana. Wysuń tę tacę w przypadku drukowania papieru o większym rozmiarze (większym niż A4 (8-1/2" × 11")). W przypadku wyprowadzania długiego papieru jako urządzenie peryferyjne należy zamontować tacę wyjściową długiego papieru.

Podajnik finiszera siodłowego

Zszyte siodłowo wydruki są dostarczane na tę tacę.

Przednia okładka

Otwórz tę pokrywę, aby wymienić pojemnik ze zszywkami lub usunąć zacięte zszywki.

  • Finiszer siodłowy (duży odbiornik papieru) nie może być montowany jednocześnie z finiszerem, z finiszerem (duży odbiornik papieru) ani z innym finiszerem siodłowym.
  • Nie należy umieszczać ciężkich przedmiotów na finiszerze siodłowym (duży odbiornik papieru) ani nie należy naciskać finiszera siodłowego (duży odbiornik papieru).
  • W trakcie drukowania oraz w momencie włączania zasilania należy zachować ostrożność, ponieważ taca odbiorcza (taca dolna) może poruszać się w górę i w dół.
  • Podczas wyprowadzania papieru z tacy wyjściowej finiszera nawiewane jest powietrze, aby zapobiegać sklejaniu się papieru, takiego jak papier błyszczący lub papier cienki.
  • Podczas montażu finiszera ze zszywaczem siodłowym (duży odbiornik papieru) wymagany jest moduł pośredni i moduł korekcji zagięć.

MATERIAŁY EKSPLOATACYJNE

Finiszer siodłowy (duży odbiornik papieru) wymaga stosowania następujących kaset ze zszywkami:

Moduł finiszera

Kaseta ze zszywkami (ok. 5000 zszywek w kasecie x pięć kasety)
BP-SC11

Moduł zszywacza siodłowego

Kaseta ze zszywkami (ok. 5000 zszywek w kasecie x trzy kasety)
MX-SCX1

WYMIANA KASETY

Moduł finiszera

Kiedy w pojemniku ze zszywkami pozostało 20% zszywek, na panelu operacyjnym wyświetli się komunikat. Przygotuj pojemnik ze zszywkami do wymiany. Kiedy pojemnik ze zszywkami opróżni się, wymień pojemnik ze zszywkami zgodnie z procedurą roboczą.

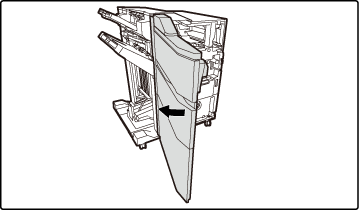

Otwórz pokrywę przednią.

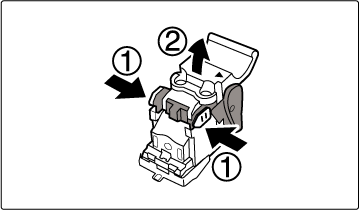

Ściśnij zielone elementy uchwytu na pojemnik ze zszywkami, a następnie wyciągnij uchwyt w górę i poza urządzenie.

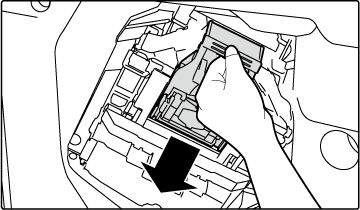

Wyjmij pusty pojemnik na zszywki.

Jeśli w pojemniku pozostały zszywki, pojemnika ze zszywkami nie można wyjąć.

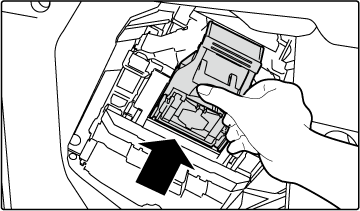

Włóż nowy pojemnik ze zszywkami do uchwytu.

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

Załóż pojemnik ze zszywkami.

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

Zamknij pokrywę przednią.

Wykonaj kopię próbną w trybie sortowania ze zszywaniem, aby sprawdzić, czy funkcja zszywania działa poprawnie.

Moduł zszywacza siodłowego

Kiedy pojemnik ze zszywkami będzie pusty, na panelu operacyjnym wyświetli się komunikat. Aby wymienić cartridge ze zszywkami, wykonaj czynności obsługowe.
Przed rozpoczęciem tej czynności usuń wszystkie kopie z tacy odbiorczej finiszera siodłowego (duży odbiornik papieru). Nie umieszczaj usuniętych kopii z powrotem w tacy odbiorczej.

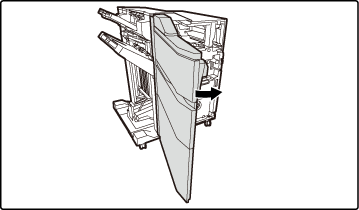

Otwórz pokrywę przednią.

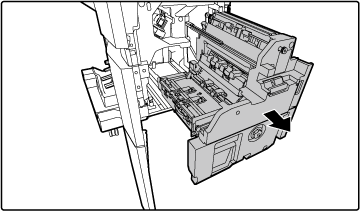

Chwyć uchwyt modułu zszywacza siodłowego i powoli go wyciągnij, aż do końca.

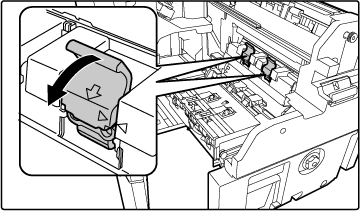

Opuść dźwignię odblokowującą pojemnik ze zszywkami i wyjmij pojemnik.

Wyciągnij pojemnik ze zszywkami w lewo.
Włóż oba pojemniki ze zszywkami.

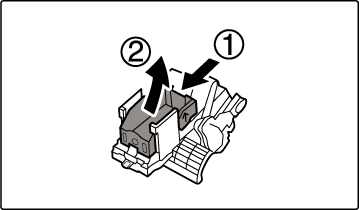

Naciśnij przycisk blokady, aby otworzyć dźwignię zwalniającą.

Wyjmij pusty pojemnik na zszywki.

Naciśnij przycisk blokady, aby otworzyć dźwignię zwalniającą.

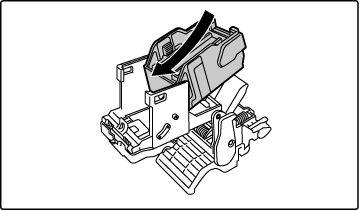

Załóż nowy pojemnik ze zszywkami.

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

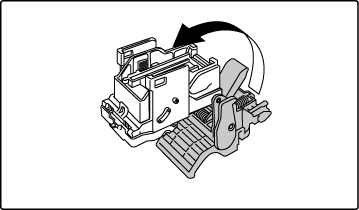

Naciśnij przycisk blokady, aby otworzyć dźwignię zwalniającą.

Mocno wepchnij pojemnik ze zszywkami.

Wyrównaj pojemnika ze zszywkami z urządzenia.

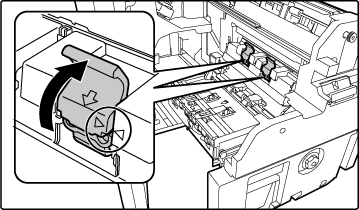

Pchaj cartridge ze zszywkami do momentu jego zatrzaśnięcia.

Wsuń moduł zszywacza siodłowego na miejsce.

Zamknij pokrywę przednią.

Wykonaj kopię lub wydruk testowy przy wykorzystaniu funkcji zszywania siodłowego, aby sprawdzić, czy funkcja zszywania działa poprawnie.

Wyrzucanie odpadów po zszywaniu

Gdy finiszer jest używany do zszywania, powstają odpady po zszywaniu.
Odpady po zszywaniu są zbierane w pojemniku na odpady po zszywaniu.
Aby wyrzucić odpady po zszywaniu, wykonaj poniższe czynności.

Otwórz pokrywę przednią.

Chwyć uchwyt pojemnika z odpadami po zszywaniu i delikatnie wysuń pojemnik.

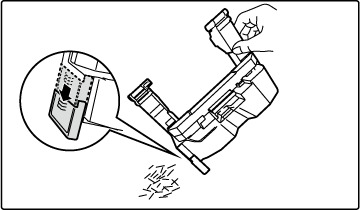

Otwórz wylot odpadów po zszywaniu obok pojemnika z odpadami po zszywaniu i wyrzuć zwartość pojemnika.

Ostrzeżenie

  • Nie wkładaj palców do pojemnika z odpadami po zszywaniu. Zszywki mogą przekłuć i poranić palce.
  • Nie wyrzucaj odpadów po zszywaniu do plastikowego worka. Zszywki mogą podziurawić worek.

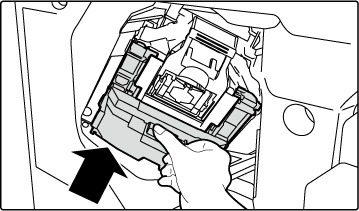

Załóż ponownie pojemnik na odpady po zszywaniu.

Upewnij się, że pojemnik na odpady po zszywaniu jest prawidłowo założony.

Zamknij pokrywę przednią.

Usuwanie odpadów papierowych

Gdy składany papier jest przycinany w przycinarce, powstają odpady papierowe.
Odpady papierowe po zszywaniu są zbierane w pojemniku na odpady papierowe.
Aby usunąć odpady papierowe, należy wykonać czynności obsługowe.

Funkcja przycinarki przycina bok w chwili składania, zapewniając estetyczne wykończenie.

Otwórz pokrywę przednią.

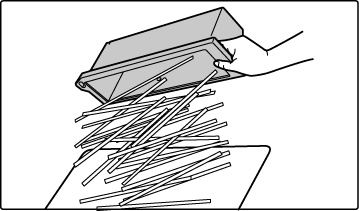

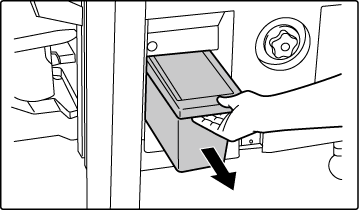

Chwyć uchwyt pojemnika z odpadami papierowymi, delikatnie wysuń pojemnik i wyrzuć odpady papierowe.

Wyrzuć odpady papierowe do worka foliowego lub innego pojemnika, zwracając uwagę, aby nie rozsypać zawartości.

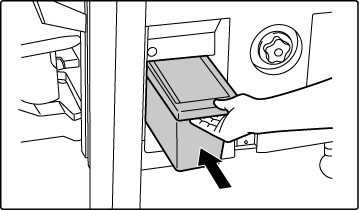

Delikatnie wsuń pojemnik z powrotem na miejsce.

Zamknij pokrywę przednią.

TACA WYJŚCIOWA DŁUGIEGO PAPIERU

Taca wyjściowa długiego papieru służy do wyprowadzania długiego papieru. Należy ją zamontować do finiszera ze zszywaczem siodłowym (o dużej pojemności).

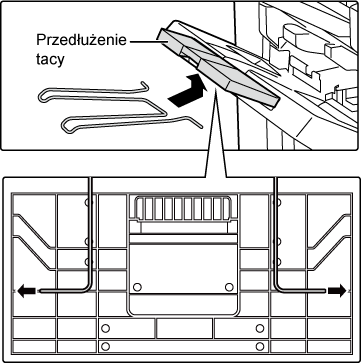

Włóż oba końce tacy wyjściowej długiego papieru do otworów z tyłu przedłużenia tacy w tacy wyjściowej (dolnej).

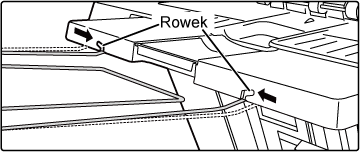

Nieznacznie zmniejsz szerokość tacy wyjściowej długiego papieru, aby zrównać ją z rowkiem przedłużenia tacy.

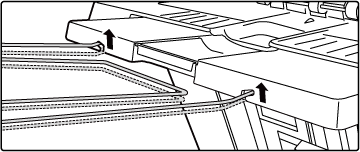

Zrównaj tacę wyjściową długiego papieru z rowkiem i przesuń ją w górę.

Końce tacy wyjściowej długiego papieru naturalnie rozsuną się w rowku w lewo i w prawo.
Podczas drukowania na długim papierze z użyciem tacy wyjściowej długiego papieru przed rozpoczęciem drukowania należy na tacy wyjściowej długiego papieru umieścić jeden arkusz długiego papieru.
